بلاگ ایده نوآوران استانداردهای طراحی مخازن، شالوده اصلی مهندسی و ساخت تجهیزات ذخیره سازی در صنایع نفت، گاز و پتروشیمی را تشکیل میدهند. این ضوابط فنی، فراتر از یک مجموعه قوانین ساده، نقشهای دقیق برای انتخاب متریال، محاسبات ضخامت بدنه و تحلیل تنش های وارده ارائه میدهند. در پروژه های صنعتی، هدف نهایی بکارگیری این دستورالعمل ها، ایجاد اطمینان از عملکرد پایدار تجهیز و مدیریت ریسکهای عملیاتی است.
هنگامی که مهندسان طراح با چالش هایی نظیر فشارهای داخلی بالا یا نیروهای محیطی مانند زلزله و باد روبرو میشوند، رجوع به این مراجع معتبر الزامی است. این آیین نامه ها مشخص میکنند که ساختار فلزی مخزن چگونه باید در برابر بارهای دینامیکی و استاتیکی مقاومت کند تا از هرگونه تغییر شکل غیرمجاز یا نشت سیال جلوگیری شود. اهمیت این موضوع در مخازنی که انرژی پتانسیل بالایی در خود ذخیره دارند یا سیالات حساس را نگهداری میکنند، دوچندان میشود.
علاوه بر جنبههای محاسباتی، رعایت دقیق پروتکل های استاندارد در مراحل ساخت، جوشکاری و بازرسی فنی، طول عمر مفید سازه را به شکل چشمگیری افزایش میدهد. یک طراحی مخازن مهندسی شده که تمامی ضرایب خوردگی و ایمنی را بهدرستی لحاظ کرده باشد، هزینه های سنگین تعمیرات در دوران بهره برداری را به حداقل میرساند.

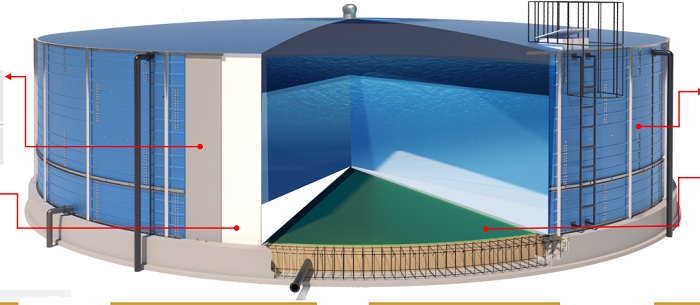

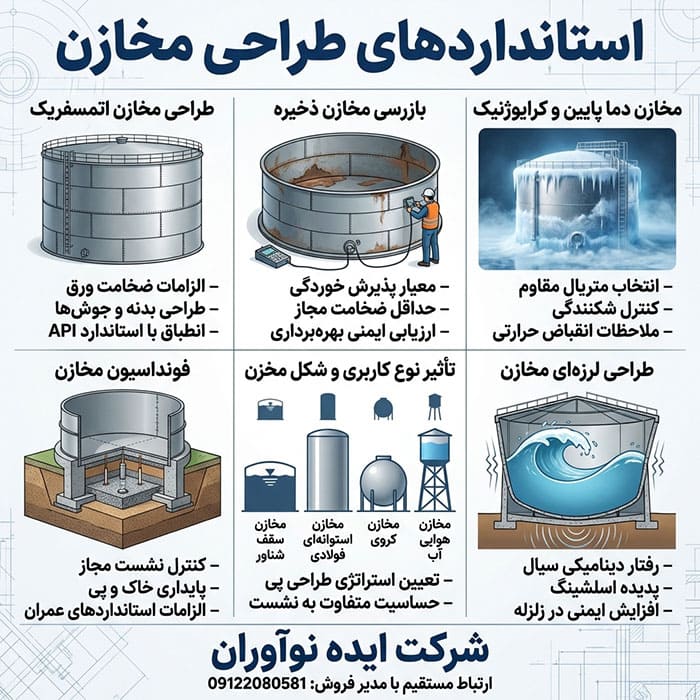

فهرست مطالب

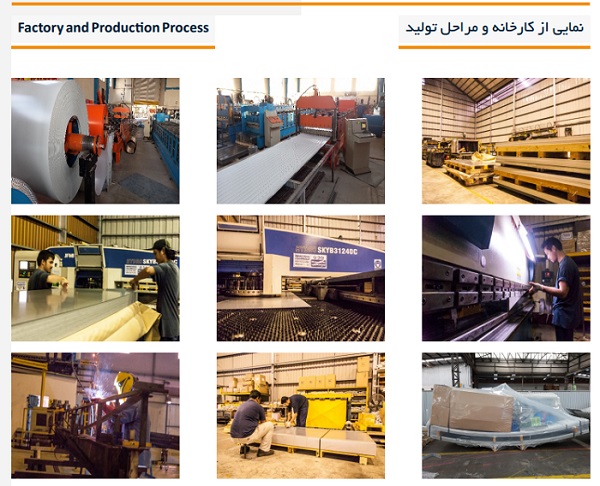

طراحی مخازن اتمسفریک،الزامات ورق و بدنه استاندارد
طراحی مخازن اتمسفریک بر مبنای استاندارد 650 موسسه نفت آمریکا، حساسترین مرحله در مهندسی تجهیزات ذخیره سازی است که پایداری کلی سازه را تضمین میکند. در این دستورالعمل فنی، بخش عمدهای از محاسبات به تعیین مشخصات دقیق ورق های بدنه اختصاص دارد تا مخزن بتواند فشار هیدرواستاتیک ناشی از ستون مایع را بدون تغییر شکل پلاستیک تحمل کند.
مهمترین الزامات فنی در طراحی بدنه و انتخاب ورق شامل موارد زیر است:
محاسبه دقیق ضخامت: برای تعیین ضخامت کورس های مختلف دیواره، از روشهای مهندسی نظیر «روش یک فوت» یا «نقطه طراحی متغیر» استفاده میشود. این محاسبات مستقیماً به وزن مخصوص سیال، قطر مخزن و تنش مجاز متریال وابسته است.
انتخاب متریال و چقرمگی: ورقهای فولادی باید دارای قابلیت جوش پذیری و چقرمگی بالا باشند. استاندارد تاکید دارد که در دماهای طراحی پایین، انجام آزمون ضربه روی نمونه ورقها برای جلوگیری از شکست ترد الزامی است.
پایداری و حلقه های تقویتی: با کاهش ضخامت ورقها در ارتفاع های بالاتر مخزن، مقاومت در برابر باد کاهش مییابد. طراح باید احتمال کمانش بدنه را بررسی کرده و در صورت نیاز، از رینگ های تقویتی در بالای شل استفاده کند.
چیدمان و تراز ورق ها: نحوه قرارگیری ورق ها باید بهگونهای باشد که خطوط جوش عمودی در لایههای مختلف روی هم قرار نگیرند تا تمرکز تنش در سازه ایجاد نشود.
بازرسی مخازن ذخیره؛ معیارهای پذیرش خوردگی
بازرسی مخازن ذخیره بر اساس استاندارد API 653، حیاتی ترین فرآیند برای اطمینان از سلامت مکانیکی تجهیزات در حال بهره برداری و جلوگیری از نشت های خطرناک است. برخلاف طراحی اولیه، چالش اصلی در این مرحله ارزیابی میزان کاهش ضخامت ناشی از خوردگی شیمیایی یا محیطی و تصمیم گیری برای ادامه سرویس دهی یا انجام تعمیرات فوری است.در جدول زیر، مهمترین معیارهای پذیرش و ارزیابی خوردگی به تفکیک بخشهای مخزن تشریح شده است:
| بخش مورد ارزیابی در مخزن | معیار فنی و حد پذیرش خوردگی طبق استاندارد |
|---|---|
| بدنه مخزن | محاسبه حداقل ضخامت مجاز (t-min) بر اساس وزن مخصوص سیال و تنش تسلیم؛ در صورتی که ضخامت فعلی کمتر از حد محاسباتی باشد، تعمیر یا کاهش ارتفاع ذخیرهسازی الزامی است. |
| خوردگی حفره ای | ارزیابی حفرات پراکنده مجاز است مشروط بر اینکه میانگین ضخامت در یک طول مشخص عمودی، از حداقل ضخامت مورد نیاز کمتر نشود. |
| ورق های کف | حداقل ضخامت باقیمانده در کف مخزن معمولاً نباید از 0.1 اینچ (حدود 2.5 میلیمتر) کمتر باشد، مگر اینکه از سیستمهای نشتبند یا لاینر تقویتکننده استفاده شود. |
| ناحیه بحرانی | بازرسی دقیق فاصله 3 اینچی از محل اتصال بدنه به کف؛ در این ناحیه هیچگونه کاهش ضخامت شدید یا ترکخوردگی قابل پذیرش نیست زیرا بیشترین تنش خمشی در این نقطه وجود دارد. |
| ورق های آنولار | بررسی خوردگی سمت خاک و سمت محصول؛ ضخامت این ورقها به دلیل تحمل بار پوسته، باید بر اساس جداول تنش مجاز استاندارد ارزیابی و تایید شود. |
| نرخ خوردگی | تخمین عمر باقیمانده مخزن با مقایسه ضخامت فعلی و ضخامت اولیه؛ تعیین فواصل زمانی بازرسی بعدی بر اساس سرعت پیشرفت خوردگی در سال. |
طراحی مخازن برای دماهای پایین و کرایوژنیک
استاندارد API 620 معتبرترین مرجع مهندسی برای طراحی و ساخت مخازن ذخیره سازی است که باید سیالات را در فشارهای داخلی بالاتر و دماهای بسیار پایین (شرایط برودتی) نگهداری کنند. بر خلاف مخازن معمولی، در این حوزه چالش اصلی مهندسان مقابله با تغییر رفتار متریال در سرمای شدید و جلوگیری از شکست ترد فولاد است.
بر اساس الزامات این استاندارد، انواع مخازن برودتی و ویژگی های فنی کلیدی آنها عبارتاند از:
مخازن گاز طبیعی مایع (LNG): این مخازن حساس ترین نوع ذخیره سازی کرایوژنیک (تا منفی 162 درجه سانتیگراد) هستند. طبق استاندارد، استفاده از فولادهای آلیاژی نیکلدار یا استنلس استیل جهت حفظ چقرمگی و انعطاف در برابر شوک حرارتی الزامی است.
مخازن اتیلن و اتان مایع: طراحی این تجهیزات اغلب بصورت دوجداره انجام میشود. فضای بین دو جداره با عایقهای حرارتی نظیر پرلیت پر میشود تا تبخیر سیال به حداقل برسد.
مخازن آمونیاک و پروپان (LPG) یخچالی: در این مخازن تمرکز اصلی بر کنترل فشار بخار ناشی از سیال است. محاسبات جوشکاری و اتصال سقف به بدنه باید توانایی تحمل فشارهای بالاتر از اتمسفر را داشته باشد.
مخازن اکسیژن و نیتروژن مایع: به دلیل دمای بسیار پایین، استفاده از متریالی مانند آلومینیوم یا فولادهای زنگزن آستنیتی که ساختار کریستالی خود را در سرما حفظ میکنند، ضروری است.
فونداسیون مخازن؛ کنترل نشست و پایداری در استانداردهای عمران
انتخاب فونداسیون در طراحی مخازن در سایت های صنعتی، نقطه تلاقی حساس میان مهندسی سازه و ژئوتکنیک است. در استانداردهای عمرانی، هدف نهایی کنترل نشست خاک (بویژه نشست نامتقارن) است، زیرا حتی مستحکمترین مخازن نیز در برابر جابجایی های زمین آسیب پذیرند. عدم یکنواختی بستر زیرین میتواند منجر به تغییر شکل بدنه و شکست فاجعه بار سازه شود.
نوع کاربری و شکل هندسی مخزن، استراتژی طراحی پی و حساسیت آن به نشست را تعیین میکند:
مخازن سقف شناور
مخازن سقف شناور حساس ترین نوع نسبت به تراز بودن هستند. کوچکترین نشست نامتقارن باعث بیضی شدن بدنه شده و حرکت روان سقف روی سیال را مختل میکند که خطر گیر کردن سقف و آتشسوزی را در پی دارد.

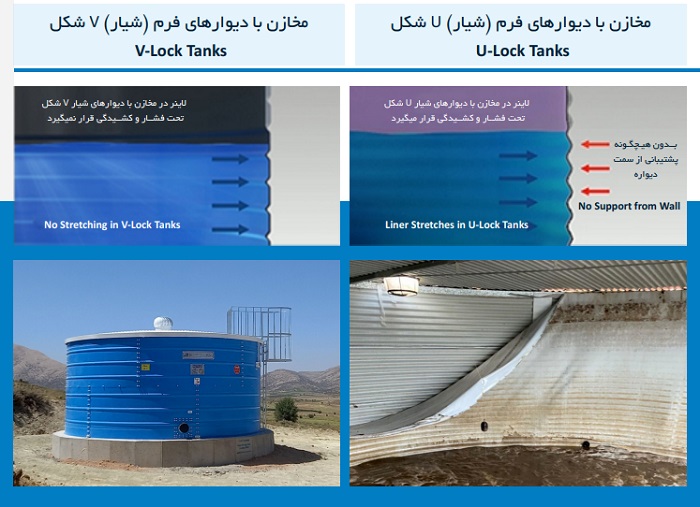

مخازن استوانه ای فولادی
مخازن استوانه ای فولادی که معمولاً برای ذخیره نفت خام یا آب آتشنشانی استفاده میشوند، چالش اصلی «نشست کاسهای» در مرکز است. فونداسیون باید به گونهای باشد که ورق های کف بتوانند بدون پارگی یا جدا شدن از دیواره، با این تغییر شکل سازگار شوند.

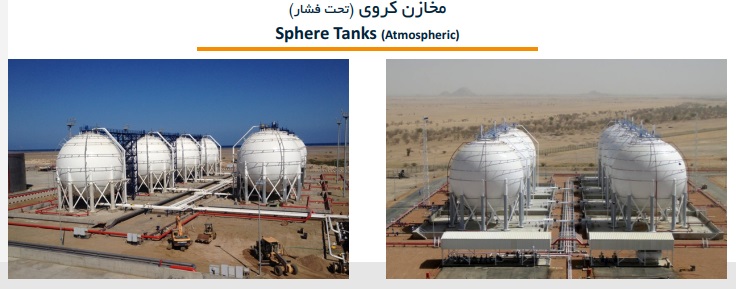

مخازن کروی
مخازن کروی برخلاف مدلهای استوانهای، بار را بصورت متمرکز از طریق پایهها منتقل میکنند. پایداری در برابر نشست ناهمگون پایهها (که باعث تنش برشی در پوسته میشود) اولویت اصلی در طراحی شمعهای زیرین آنهاست.
مخازن هوایی آب (Elevated Tanks)
مخازن هوایی گالوانیزه به دلیل داشتن مرکز ثقل بالا، پایداری در برابر واژگونی ناشی از باد و زلزله در این مخازن حیاتیتر از نشست است.
طراحی لرزهای؛ رفتار سیال و پدیده اسلشینگ
طراحی مخازن ذخیره سازی، چالشی بسیار پیچیده تر از سازه های ساختمانی است؛ زیرا محتوای درون آنها «زنده» و متحرک است. در هنگام وقوع زمین لرزه، مایع درون مخزن ساکن نمیماند و دچار پدیده اسلشینگ (Sloshing) یا تلاطم سطح آزاد میشود. این امواج خروشان، نیروی هیدرودینامیکی عظیمی را به بالای دیوارهها و سقف مخزن تحمیل میکنند.
اگر ارتفاع فضای خالی (Freeboard) در محاسبات به درستی لحاظ نشود، برخورد این امواج میتواند سقفهای شناور را غرق کرده یا باعث کنده شدن سقفهای ثابت شود. مهندسان سازه با تفکیک رفتار سیال به دو مولفه «جرم ضربهای» (که با بدنه حرکت میکند) و «جرم نوسانی» (که موج ایجاد میکند)، تلاش میکنند تا از بروز خسارات رایجی مانند کمانش پا فیلی در پایین پوسته جلوگیری کنند. در واقع، مهار هوشمندانه موجهای سرکش سیال، کلید اصلی پایداری و تابآوری مخزن در برابر نیروهای ویرانگر زلزله است.
جمع بندی
شرکت ایده نوآوران به عنوان بزرگترین کارخانه طراحی و ساخت مخازن در ایران، پیشگام ارائه راهکارهای مهندسی در صنایع نفت، گاز و پتروشیمی است. این مجموعه با بهرهگیری از دانش روز متالورژی و رعایت دقیق استانداردهای بینالمللی (ASME و API)، طیف وسیعی از مخازن تحت فشار، ذخیره اتمسفریک و کرایوژنیک را با بالاترین ضریب اطمینان تولید میکند. تلفیق تکنولوژی پیشرفته ساخت با تعهد به کیفیت، ایده نوآوران را به نامی مطمئن و بیرقیب در توسعه زیرساخت های انرژی کشور تبدیل کرده است.ارتباط مستقیم با کارشناس فروش: 09122080581
سوالات متداول و کاربردی
تفاوت اصلی کاربرد استاندارد API 650 با ASME Sec VIII چیست؟
استاندارد API 650 مخصوص طراحی مخازن ذخیره «اتمسفریک» (فشار پایین) برای نگهداری نفت و سوخت است، در حالی که ASME Sec VIII برای طراحی مخازن «تحت فشار» بالا که نیاز به تحمل تنشهای داخلی زیاد دارند، کاربرد دارد.
چرا «نشست نامتقارن» برای مخازن سقف شناور بسیار خطرناک است؟
چون این نوع نشست باعث میشود بدنه مخزن از حالت دایره خارج شده و بیضی (اوال) شود. این تغییر شکل باعث گیر کردن سقف شناور، توقف حرکت آن و افزایش ریسک آتشسوزی میشود.
پدیده «اسلشینگ» (Sloshing) در هنگام زلزله چه معنایی دارد؟
اسلشینگ به معنای تلاطم و موج شدید مایع درون مخزن هنگام زلزله است. اگر فضای خالی بالای مخزن کافی نباشد، این امواج میتوانند سقف مخزن را تخریب کنند.
برای ذخیره سازی گازهای مایع بسیار سرد (مثل LNG) از چه استانداردی استفاده میشود؟
برای مخازن دما پایین و کرایوژنیک (تا منفی ۱۶۸ درجه)، از استاندارد API 620 استفاده میشود که الزامات سختگیرانهای برای عایقکاری و جنس فلزات دارد.
