بلاگ ایده نوآوران مخازن تحت فشار تجهیزات صنعتی پیشرفته ای هستند که برای ذخیره یا انتقال مایعات و گازها در فشارهایی متفاوت از فشار اتمسفر طراحی میشوند. این سازه ها، هسته اصلی بسیاری از فرآیندهای نفت، گاز، پتروشیمی و نیروگاهی محسوب میشوند.
هر ظرف یا تانک تحت فشار با محاسبات دقیق مهندسی، انتخاب متریال مقاوم در برابر فشار و خوردگی و اجرای دقیق فرآیند جوشکاری صنعتی ساخته میشود. استانداردهای بین‌المللی مانند ASME Section VIII یا API چارچوبی سختگیرانه برای اطمینان از ایمنی، دوام و مقاومت مکانیکی این تجهیزات تعیین میکنند.طراحی و ساخت مخازن باید پاسخگوی تنش های مکانیکی، دماهای بالا و شرایط خورنده باشد. از این رو، بازرسی های دوره ای، تست هیدرواستاتیک، و آزمایش های غیرمخرب (NDT) در چرخه عمر این تجهیزات الزامی است.
کاربرد آنها وسیع است: از راکتورهای شیمیایی فشار بالا تا بویلرها، کمپرسورها و خطوط انتقال سیالات. اشتباه در انتخاب یا نگهداری مخازن تحت فشار میتواند به خسارات مالی و خطرات ایمنی جدی منجر شود.در دنیای صنعتی امروز، مخزن تحت فشار نه فقط یک ابزار، بلکه ضامن ایمنی، بهره وری و قابلیت اطمینان سیستم های تولیدی است.
فهرست مطالب

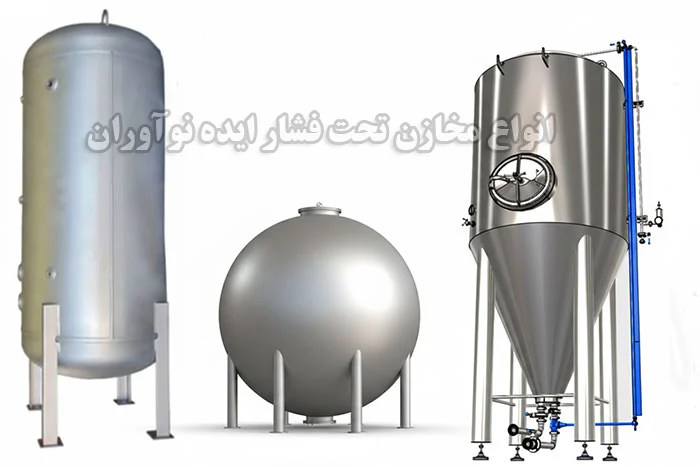

🛢️انواع مخازن تحت فشار و ویژگی های آنها

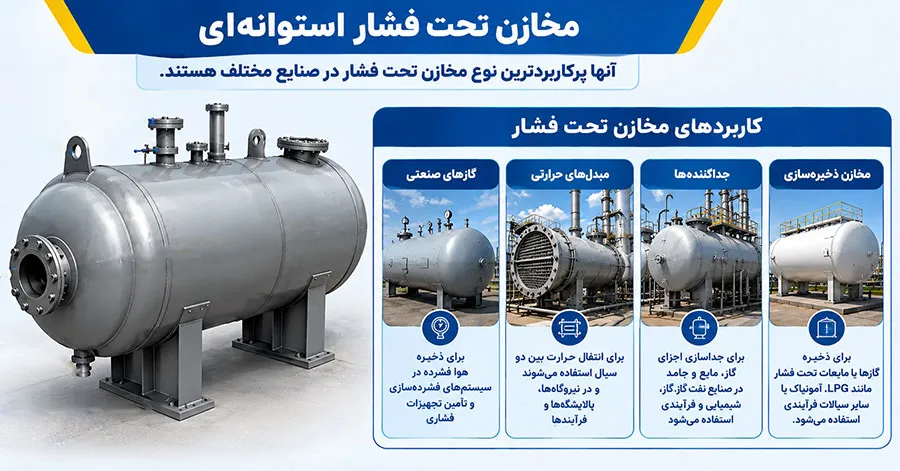

🔵 مخازن استوانه ای

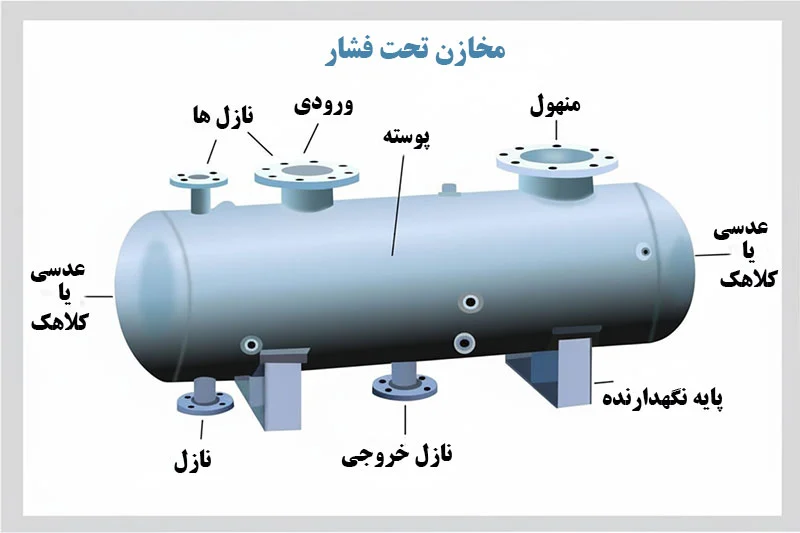

این نوع، پرکاربردترین مخزن در صنایع مختلف به شمار می آید. ساختار آن از پوسته ای با مقطع دایره و دو عدسی در دو انتها تشکیل شده است. طراحی آن میتواند به صورت افقی یا عمودی باشد. شکل استوانه ای با توزیع یکنواخت تنش ها و قابلیت دسترسی آسان برای تعمیرات، آن را به انتخاب اول در پالایشگاه ها، صنایع غذایی و نیروگاه ها تبدیل کرده است.
⚪ مخازن کروی
شکل کروی باعث توزیع یکنواخت فشار در همه جهات میشود و همین امر، مقاومت بالایی در برابر فشارهای کاری زیاد ایجاد میکند. به دلیل پیچیدگی فرآیند ساخت و هزینه های بالاتر، بیشتر در ذخیره سازی گازهای مایع و فرآیندهای با فشار بسیار بالا به کار میروند. البته باید فضای بیشتری نسبت به مخازن استوانه ای در نظر گرفت.
🟠 مخازن مخروطی
این نوع مخازن تحت فشار مخروطی کمتر در صنایع رایج استفاده میشود و بیشتر برای کاربردهای خاص مانند راکتورهای شیمیایی یا فرآیندهای صنعتی ویژه مناسب است. شکل مخروطی آن امکان تخلیه سریع مواد، خصوصاً مواد غلیظ یا جامدات معلق را فراهم میکند. هر چند ظرفیت پذیری محدودی دارد، اما در پروژه های تخصصی ارزش بالایی پیدا میکند.انتخاب نوع مناسب، به فشار کاری، نوع سیال، فضای موجود و الزامات فرآیندی بستگی دارد. رعایت استانداردهای طراحی و ساخت، ایمنی و دوام این تجهیزات حیاتی را تضمین میکند.
مخازن تحت فشاردر چه صنایعی کاربرد دارند
مخازن تحت فشار شریان های حیاتی صنایع نفت، گاز و پتروشیمی هستند؛ تجهیزاتی که با تحمل فشارهای بالا، فرآیندهای حساس را ایمن و پایدار نگه میدارند. این مخازن، وظایفی همچون ذخیره سازی مواد اولیه، نگهداری محصولات واسطه و حتی کنترل واکنش های شیمیایی را بر عهده دارند. طراحی و ساخت آنها بر اساس استانداردهای سختگیرانه، نه تنها بهره وری خطوط تولید را افزایش میدهد، بلکه خطرات ناشی از نشتی یا انفجار را به حداقل میرساند.
نقش بویلرها و کمپرسورها در خطوط تولید
بویلرها با تبدیل آب به بخار پرفشار، انرژی لازم برای فرآیندهای گرمایشی و محرک های مکانیکی را فراهم میکنند. بخار حاصل، قلب تپنده پالایشگاه ها و کارخانه های پتروشیمی است و در بخش هایی چون تقطیر، کراکینگ و واحدهای جدا سازی کاربرد دارد. در کنار آن، کمپرسورها با فشرده سازی گازها، زمینه انتقال، ذخیره یا استفاده مستقیم از آن ها را در فرآیندهای شیمیایی مهیا میسازند. هماهنگی دقیق این دو تجهیز با مخازن تحت فشار، ضامن بهره وری و ایمنی کل سیستم است.
استفاده از ظروف فشاری در نیروگاه‌ها
در نیروگاه ها، ظروف فشاری به عنوان بویلرهای عظیم یا مخازن ذخیره آب عمل میکنند. کنترل دقیق فشار در این تجهیزات، راندمان حرارتی توربین‌ها را بالا می‌برد و مصرف سوخت را بهینه میکند. از سوی دیگر، مقاومت بالای این مخازن در برابر تغییرات ناگهانی فشار، نقش مهمی در جلوگیری از خسارات فنی و خاموشی های ناخواسته دارد.

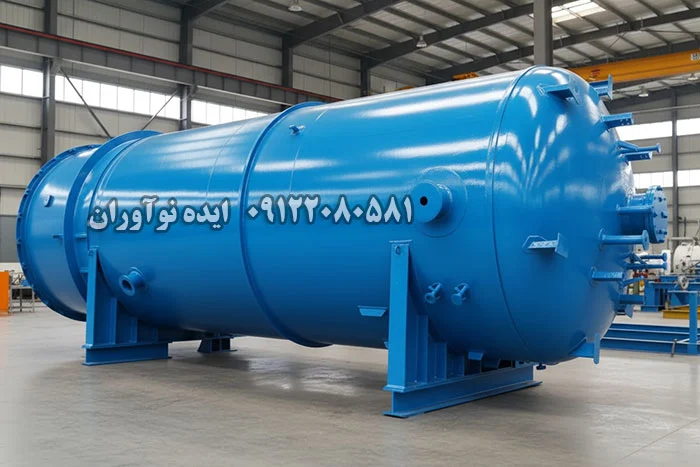

استاندارها و اصول طراحی مخازن تحت فشار
در فرآیند ساخت تجهیزات فشاری، نخستین گام تدوین مشخصات فنی بر اساس شرایط سرویس و بارگذاری های طراحی است. این مرحله شامل محاسبه تنش های طولی و شعاعی، انتخاب ضرایب ایمنی و تعیین پارامترهای ابعادی میشود. طراح با بهره‌گیری از روابط تحلیلی و نرم افزارهای شبیه سازی، رفتار مکانیکی پوسته را در فشارهای ناپایدار و بارگذاری حرارتی پیش بینی میکند.
استاندارد ASME بخش هشتم در این مسیر نقش مرجع قطعی دارد؛ چارچوبی که جزئیات محاسبه ضخامت، تلرانس های ساخت، نوع آزمون هیدرواستاتیک و ثبت اسناد کیفیت را مشخص میکند. این استاندارد همچنین الزامات مربوط به روش های جوشکاری تایید شده، آزمون های غیرمخرب و بازرسی های مرحله ای را بطور دقیق تعریف کرده است.
انتخاب متریال نیز بخشی راهبردی از فرآیند است. فولادهای کم کربن با مقاومت مناسب، انتخاب رایج در فشارهای متوسط محسوب میشوند؛ اما برای محیط های خورنده، آلیاژهای مقاوم به اکسیداسیون یا فولاد زنگ نزن اولویت دارند. در فشارها و دماهای بالا، استفاده از آلیاژهای نیکل یا تیتانیوم میتواند پایداری سازه را افزایش دهد. عواملی نظیر مقاومت به ترک، رفتار تردشکنی در دماهای پایین و قابلیت جوشکاری در این انتخاب مؤثرند.
ترکیب مهارت مهندسی، پایبندی به استاندارد و انتخاب آگاهانه مواد، تضمین کننده تجهیزاتی است که نه تنها الزامات ایمنی را برآورده میسازند، بلکه در شرایط عملیاتی طولانی مدت، کارایی و دوام خود را حفظ میکنند. این معادله فنی، ضامن اعتماد صنایع به تجهیزات فشاری مانند ساخت مخازن هوای فشرده در سطح جهانی است.
فرآیند مهندسی و ساخت تانک های فشار بالا
🔵 طراحی و تحلیل مهندسی
ساخت تانک های فشار بالا با طراحی مبتنی بر محاسبات تنش، تحلیل مقاومت مواد و شبیه سازی شرایط کاری آغاز میشود. انتخاب آلیاژ مناسب بر اساس فشار کاری، دمای محیط و نوع سیال ذخیره شده، پایه‌ای ترین گام در این مسیر است.
⚪ تکنیک های جوشکاری و شکل دهی پوسته مخزن
برای شکل دهی پوسته، روش هایی مانند نورد سرد یا گرم استفاده میشود تا انحنای دقیق و یکنواخت به دست آید. جوشکاری در این مرحله باید با تکنیک های پیشرفته و کنترل شده انجام گیرد؛ از جمله جوشکاری قوس زیرپودری یا جوشکاری TIG که باعث یکپارچگی ساختار و جلوگیری از ایجاد ترک های ریز میشود. بازرسی های حین جوشکاری و پس از آن، تضمین کننده کیفیت نهایی هستند.
🟠 تست هیدرواستاتیک و اطمینان از ایمنی تجهیزات
پس از تکمیل مونتاژ، تانک تحت تست هیدرواستاتیک قرار میگیرد. در این آزمون، مخازن تحت فشار بالاتر از فشار کاری واقعی آزمایش میشود. هدف، شناسایی هر گونه نشتی یا ضعف ساختاری بدون خطرات ناشی از فشار گاز است. ثبت نتایج آزمایش و تایید متخصصان ایمنی، آخرین مرحله پیش از تحویل و بهره برداری است.ساخت موفق یک تانک فشار بالا نتیجه تعامل دقیق بین طراحی علمی، اجرای فنی بی نقص و کنترل کیفی سختگیرانه است؛ رویکردی که تضمین میکند این تجهیزات در شرایط واقعی، عملکردی ایمن و پایدار داشته باشند.
چه موادی برای تولید مخزن تحت فشار لازم است
مواد اولیه در طراحی و ساخت مخازن تحت فشار، بیش از هر چیز نقش تعیین‌کننده ای در ایمنی و عملکرد بلند مدت این تجهیزات دارند. فولاد کربنی با استحکام بالا، همچنان انتخاب غالب صنعت است؛ زیرا علاوه بر مقاومت مکانیکی چشمگیر، قابلیت تحمل فشارهای داخلی و خارجی سنگین را فراهم میکند. در کاربردهایی که مقاومت در برابر خوردگی اهمیت ویژه دارد، فولاد ضد زنگ برتری پیدا میکند. این آلیاژ، به واسطه سطح صاف و صیقلی خود، نه تنها تمیزکاری آسانی دارد، بلکه برای صنایع حساس مانند تولید مواد غذایی، دارویی و محیط‌های آزمایشگاهی ایده آل است.
در پروژه های خاص، مواد پیشرفته تری مانند آلومینیوم سبک، تیتانیوم مقاوم به دما، زیرکونیوم ضدخورنده یا حتی کامپوزیت فیبر کربن نیز وارد میدان میشوند. انتخاب هر ماده بر پایه مجموعه ای از معیارها انجام میگیرد؛ از جمله ظرفیت تحمل تنش، دوام در برابر شرایط خورنده، سهولت ساخت و جوشکاری، و نیز تحلیل بازگشت سرمایه (ROI) در طول چرخه عمر مخزن.
گاهی برای بهبود کارایی، از پوشش های پلیمری، لاستیکی، فلزی یا سرامیکی روی سطح داخلی یا خارجی مخزن استفاده میشود تا نشت به حداقل برسد و مقاومت سازه ای افزایش یابد. در نهایت، موفقیت یک مخازن تحت فشار، نتیجه تلاقی دانش متالورژی، مهارت تولید و تصمیم‌گیری اقتصادی دقیق است؛ سه ضلع مثلثی که ایمنی و کارایی را تضمین میکنند.
نتیجه گیری
مخازن تحت فشار بعنوان قلب تپنده ذخیره سازی و انتقال سیالات، گازها و بخارها در فشارهایی بالاتر از اتمسفر، نقشی اساسی در صنایع مدرن ایفا میکنند. این تجهیزات بر اساس الزامات سخت گیرانه طراحی و استانداردهای جهانی مانند ASME ساخته میشوند تا هم ایمنی و هم دوام را تضمین کنند. انتخاب متریال مناسب، نقطه شروع این مسیر است؛ فولاد کربنی بدلیل استحکام بالا و مقرون‌به‌صرفه بودن، و فولاد ضدزنگ برای مقاومت در برابر خوردگی و سازگاری با محیط‌های حساس بهداشتی، دو گزینه رایج‌اند. در کاربردهای خاص، موادی چون آلومینیوم، تیتانیوم یا کامپوزیت‌های فیبر کربن نیز به کار میروند.
نگهداری و دسترسی سریع به اجزای داخلی، با استفاده از درب‌های دسترسی فشارپذیر امکان‌پذیر میشود. طراحی بیضوی این درب‌ها اجازه نصب سریع را میدهد و مکانیزم قفل مرکزی، با استفاده از فشار داخلی، مانع باز شدن ناخواسته در حین عملیات میشود. این بخش از مهندسی صنعتی، تلاقی مهارت فنی، شناخت مواد و درک عمیق از رفتار فشار است.
ترکیب انتخاب آگاهانه مواد، طراحی مهندسی دقیق و سیستم های نگهداری هوشمندانه در شرکت ایده نوآوران، ضامن طول عمر و کارایی بالای مخازن تحت فشار است. نتیجه، تجهیزاتی است که در سخت‌ترین شرایط، عملکردی پایدار و ایمن ارائه می‌دهند؛ نقاط اتکایی که صنایع نمی‌توانند بدون آنها به فعالیت ادامه دهند.
