مخازن ذخیره سازی یکی از ارکان حیاتی در صنایع نفت، گاز و پتروشیمی بشمار می‌آیند و نقش مستقیم در ایمنی، بهره وری و پایداری تولید دارند. این مخازن برای نگهداری نفت خام، فرآورده های میان دستی و محصولات نهایی نظیر بنزین، گازوئیل و گاز مایع طراحی میشوند تا از نوسانات فرآیند تولید و عرضه جلوگیری کنند. انتخاب نوع و ظرفیت مخازن متناسب با ماهیت ماده ذخیره شده، فشار، دما و شرایط محیطی انجام می‌گیرد.
در واحدهای پالایشگاهی، ذخیره سازی مؤثر مواد نفتی نه تنها موجب تنظیم جریان تولید میشود، بلکه امکان اندازه‌گیری دقیق حجم و کیفیت محصول جهت فروش و صادرات را فراهم میکند. علاوه بر این، مخازن به‌عنوان نقطه واسط میان تولید، انتقال و مصرف عمل کرده و فرآیند بارگیری به تانکرها یا خطوط لوله را سرعت می‌بخشند.
از منظر مهندسی، مخازن ذخیره سازی باید بر اساس استانداردهای بین‌المللی مانند API 650 طراحی و ساخته شوند تا مقاومت کافی در برابر فشارهای داخلی، خوردگی و تغییرات دمایی داشته باشند. جنس بدنه این مخازن معمولاً از فولاد کربنی، فولاد زنگ نزن یا آلیاژهای مقاوم در برابر مواد خورنده انتخاب میشود.
در مجموع، کارکرد صحیح ساخت مخازن در ایران نه تنها ضامن تداوم فعالیت پالایشگاه هاست، بلکه از بروز خطرات زیست محیطی و حوادث صنعتی نیز جلوگیری میکند و حلقه‌ای کلیدی در زنجیره تولید تا توزیع فرآورده های نفتی بحساب می‌آید.
فهرست مطالب

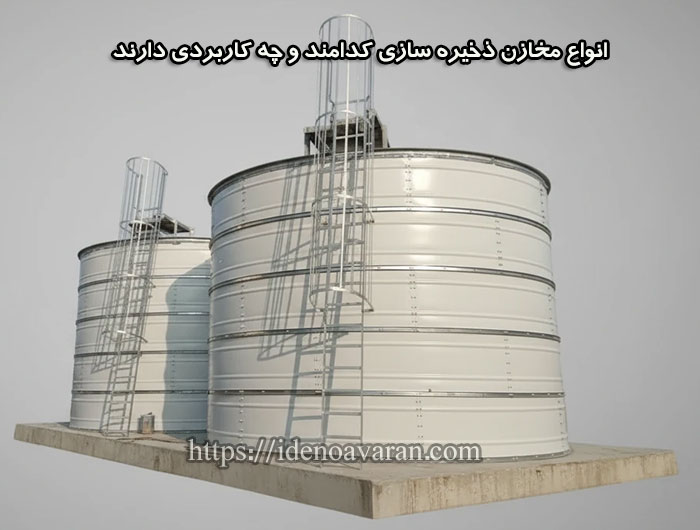

انواع مخازن ذخیره سازی کدامند و چه کاربردی دارند
مخازن ذخیره سازی روی زمین
مخازن ذخیره سازی روی زمین، همانطور که از نامشان پیداست، در سطح زمین مستقر میشوند. این دسته از مخازن، کاربرد وسیعی در نگهداری حجم های کلانی از نفت خام، بنزین، گازوئیل و سایر مشتقات نفتی دارند. عمدتاً در پالایشگاه ها، پایانه های بزرگ ذخیره سازی و تاسیسات صنعتی که نیاز به ظرفیت های حجیم نگهداری فرآورده های نفتی وجود دارد، به چشم می‌خورند.
مخازن ذخیره سازی زیرزمینی
مخازن ذخیره سازی زیرزمینی در عمق خاک قرار می‌گیرند و برای ذخیره سوخت هایی نظیر بنزین و گازوئیل مورد استفاده قرار می‌گیرند. مخازن دفنی سوخت یکی از این نوع هست که در جایگاه های سوخت رسانی و تاسیساتی جزئی از عملیات روزمره آن‌هاست. استقرار زیرزمینی، مزایایی نظیر حفظ فضای روی زمین و کاهش خطرات ناشی از آتش سوزی در اثر تماس مستقیم با سطوح گرم را به همراه دارد، هرچند نیاز به پایش دقیق تر برای جلوگیری از نشت و آلودگی خاک را می‌طلبد.
مخازن سقف شناور
مخازن سقف شناور با ویژگی برجسته سقف متحرک خود شناخته میشوند که همواره بر روی سطح مایع ذخیره شده قرار گرفته و همراه با آن بالا و پایین می‌رود. این طراحی ابتکاری، به منظور ذخیره سازی مواد نفتی با فشار بخار بالا و نقطه اشتعال نسبتاً زیاد همچون بنزین، اتانول و سوخت جت، به کار گرفته میشود. هدف اصلی از این مکانیزم، به حداقل رساندن تبخیر سیال و کاهش انتشار گازهای گلخانه‌ای به اتمسفر است که آن را به گزینه ای سازگار با محیط زیست تبدیل میکند. این دسته خود به دو نوع اصلی تقسیم میشود:
مخازن سقف شناور خارجی (EFR): این نوع فاقد سقف ثابت بالای سکوی شناور است و سقف شناور مستقیماً در تماس با هوای آزاد قرار دارد.
مخازن سقف شناور داخلی (IFR): در این طراحی، سقف شناور توسط یک سقف ثابت خارجی احاطه شده است که علاوه بر کاهش بیشتر تبخیر، محافظت بیشتری در برابر عوامل جوی فراهم می‌آورد.
مخازن سقف ثابت
مخازن سقف ثابت از جمله رایج‌ترین انواع مخازن ذخیره سازی هستند که از بدنه‌ای استوانه‌ای با سقفی مخروطی یا گنبدی شکل که به طور دائم به بدنه متصل است، تشکیل شده اند. این مخازن برای ذخیره سازی مایعات با فشار بخار پایین و نقطه اشتعال کم، مانند نفت خام، گازوئیل و نفت کوره، مناسب هستند. مخازن سقف ثابت می‌توانند در فشار اتمسفر یا فشار پایین عمل کنند و اغلب مجهز به سوپاپ های تنفس گیر (Breather Valve) هستند که در پاسخ به نوسانات کوچک دما، فشار هوا یا سطح مایع، از انتشار بخار جلوگیری می‌کنند. ساخت مخازن صنعتی به دلیل مقرون بصرفه بودن در نصب و نگهداری، کاربرد گسترده‌ای دارند.
مخازن کروی
مخازن کروی به دلیل شکل منحصر بفرد خود، مقاومت بالایی در برابر فشار داخلی از خود نشان می‌دهند. این ویژگی، آنها را به گزینه‌ای ایده آل برای ذخیره سازی گازهای مایع تحت فشار، نظیر پروپان و بوتان، تبدیل کرده است.
مخازن افقی
مخازن افقی دارای بدنه استوانه‌ای هستند که محور طولی آنها موازی با سطح زمین قرار می‌گیرد. این مخازن برای ذخیره سازی مایعات با فشار بخار پایین یا گازها در هر دو حالت روی زمین و زیر زمین کاربرد دارند. از کاربردهای رایج آنها می‌توان به نگهداری فرآورده‌های نفتی سبک و سنگین، محلول‌های شیمیایی، آب و محصولات غذایی اشاره کرد. مخازن افقی می‌توانند به صورت تک جداره یا دوجداره ساخته شوند و برای جلوگیری از خوردگی، ممکن است عایق‌بندی یا پوشش‌دهی شوند.
مخازن عمودی
مخازن عمودی، همانطور که از نامشان پیداست، جهت گیری عمودی دارند و عمدتاً برای نگهداری مایعات با فشار بخار کم، مانند آب یا برخی فرآورده های نفتی خاص، استفاده میشوند. این مخازن با وجود هزینه ساخت بالاتر نسبت به انواع افقی، از نظر بهره وری فضای اشغالی، کارآمدتر عمل می‌کنند و قابلیت استفاده در طیف وسیعی از کاربردها را دارند.
مخازن LNG
مخازن LNG (گاز طبیعی مایع) نوع خاص و پیچیده ای از مخازن ذخیره سازی هستند که برای نگهداری گاز طبیعی در حالت مایع و در دماهای فوق العاده پایین (حدود 162 درجه سانتی‌گراد) طراحی شده‌اند. LNG، گاز طبیعی فشرده شده و مایع شده برای تسهیل حمل و نقل و ذخیره سازی است. این مخازن معمولاً از دو پوسته سیلندری تشکیل شده‌اند: پوسته داخلی برای نگهداری و پوسته بیرونی حاوی مواد عایق‌کننده. مخازن LNG هم بر روی خشکی و هم در کشتی‌های ویژه قابل استقرار هستند و با نهایت دقت مهندسی، برای جلوگیری از نشت و انفجار مواد بسیار قابل اشتعال طراحی میشوند.
مخازن تحت فشار
مخازن تحت فشار، سازه های کروی یا استوانه ای مستحکمی هستند که قابلیت تحمل فشارهای بالا را دارند. این مخازن برای ذخیره گازهای فشرده یا مایعاتی که به راحتی تبخیر میشوند، مانند گاز مایع (LPG)، آمونیاک و هیدروژن، مورد استفاده قرار می‌گیرند. عمدتاً در بالای زمین و با جهت‌گیری افقی نصب میشوند و از موادی با استحکام بالا نظیر فولاد یا آلیاژهای خاص ساخته میشوند. تجهیز این مخازن به سوپاپ های ایمنی، جهت تخلیه فشار اضافی و جلوگیری از حوادث احتمالی، ضروری است.

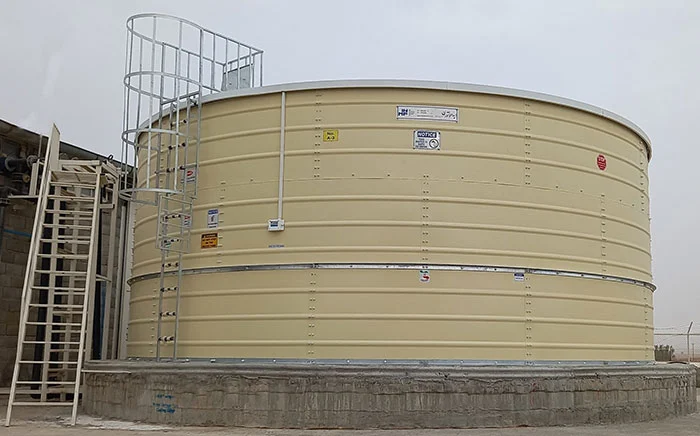

مراحل مهندسی و فرآیند ساخت مخازن ذخیره سازی
| مراحل ساخت | شرح تخصصی و فنی فرآیند |
|---|---|
| تدوین و برنامه‌ریزی مهندسی پروژه | فرآیند ساخت مخزن ذخیره سازی با تدوین برنامه‌ای جامع آغاز میشود که شامل زمان بندی دقیق، تخصیص منابع، انتخاب مواد اولیه، برنامه تأمین تجهیزات و تعیین نیروهای متخصص است. |
| آماده سازی مواد، برش و جوشکاری دقیق | عملیات شکل‌دهی، نورد و برش ورق های فولادی با استفاده از ماشین آلات CNC انجام میشود. در گام بعدی، جوشکاری دقیق با روشهای استاندارد مانند SMAW یا MIG صورت می‌گیرد . |
| مونتاژ و تراز کف مخزن | فاز نصب کف مخزن شامل آماده سازی بستر، کنترل شیب سطح، و جوشکاری ورق‌های پایه است. هرگونه ناهمواری در این قسمت می‌تواند منجر به تمرکز تنش و نشتی شود. |
| نصب و جوشکاری پوسته مخزن | پوسته‌های استوانه‌ای مخزن بصورت لایه به لایه روی یکدیگر سوار میشوند. فرآیند جوشکاری در این مرحله نیازمند بازرسی مستمر توسط تیم کنترل کیفیت است. |
| نصب سقف و سیستم های شناور | بسته به نوع طراحی (سقف ثابت یا شناور)، سقف بصورت بریده و مونتاژ می‌گردد. در مخازن سقف شناور، پانتون‌ها با هدف کاهش تبخیر سیالات و مهار بخارات نصب میشوند. |
| نصب اتصالات صنعتی و تجهیزات جانبی | دریچه‌های دسترسی (Manway)، خطوط لوله ورودی و خروجی، سیستم‌های تنفس و شیرآلات ایمنی در این مرحله نصب میشوند. مونتاژ دقیق این اجزا برای جلوگیری از نشتی، سهولت تعمیرات و تضمین کارکرد پایدار الزامی است. |
| کنترل کیفیت نهایی و آزمون‌های عملکردی | پس از تکمیل ساخت، مجموعه‌ای از آزمون های فنی شامل تست هیدرواستاتیک، آزمون فشار و نشت‌یابی انجام می‌گیرد. نتایج در قالب گزارش‌های فنی مستند میشود. |

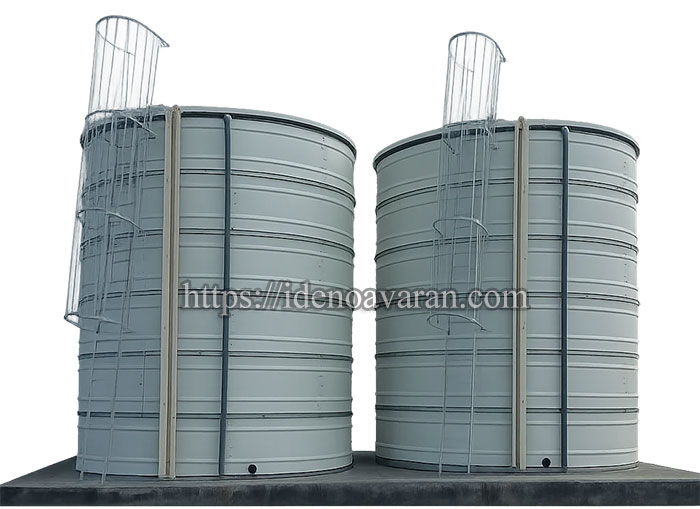

وظایف کلیدی مخازن ذخیره سازی چیست
ذخیره سازی و محافظت
ایجاد فضایی امن برای نگهداری حجم زیاد مواد، جلوگیری از تبخیر، نشت یا آلودگی، و اطمینان از دسترس پذیری در زمان نیاز.
ترکیب و اختلاط
فراهم کردن بستری کنترل‌شده برای ترکیب دقیق مایعات یا مواد شیمیایی با فرمولاسیون خاص قبل از استفاده یا فرآوری
حمل و نقل
پشتیبانی از جابجایی ایمن و سریع مایعات از طریق تانکرها یا سامانه‌های انتقال، حتی در فواصل طولانی
ایمنی و انطباق
پیروی کامل از استانداردها و مقررات صنعتی برای کاهش خطرات، افزایش عمر مفید تجهیزات و اطمینان از سلامت محیط‌زیست.
بافینگ
تنظیم نرخ تولید و مصرف مواد، جذب نوسانات تقاضا و حفظ تعادل پایدار در خط تولید.
نتیجه گیری
شرکت ایده نوآوران به‌عنوان پیشرو در طراحی و ساخت مخازن ذخیره سازی در ایران و خاورمیانه، با بهره‌گیری از فناوری نوین و استانداردهای API 650 و ASME، تولیدکننده انواع صنعتی است. این شرکت با تکیه بر جوشکاری دقیق، کنترل کیفی هیدرواستاتیک، عایق‌کاری ضد‌خوردگی و طراحی مهندسی سفارشی، مخازنی بادوام، ایمن و منطبق بر الزامات صنایع نفت، گاز، پتروشیمی و شیمیایی ارائه میدهد.
منبع: yhrtanks
سوالات متداول
💧 مخازن ذخیره سازی دقیقاً چه کاربردی در پالایشگاه دارد؟
🔹 مخزن، نقش ضربه گیر در فرآیند تولید دارد و با ذخیره موقت سیالات، جریان پایدار مواد بین واحدهای پالایش را حفظ میکند. این امر از توقف خط تولید جلوگیری میکند و بهره وری را افزایش میدهد.
🔩 چرا استاندارد API 650 در ساخت مخازن اهمیت دارد؟
🔹 این استاندارد تمام جزئیات طراحی، جنس ورق، ضخامت، نوع جوش و آزمون‌های نهایی را تعریف میکند تا ایمنی، دوام و مقاومت مخزن در برابر فشار و خمش تضمین شود.
🏗 مخزن دوجداره چه مزیتی نسبت به مخزن معمولی دارد؟
🔹 در مخزن دوجداره، فضای بین دو پوسته بعنوان ناحیهی ایمنی در برابر نشتی عمل میکند. این ویژگی در ذخیره سازی مواد خطرناک مانند بنزین و حلالها کاربرد فراوان دارد.
🛠 چه نوع جوشکاری برای ساخت مخازن ذخیره سازی مناسبتر است؟
🔹 معمولاً از روشهای SMAW، MIG و SAW بسته به ضخامت ورق استفاده میشود. جوشهای حلقوی و طولی باید کاملاً نفوذی و فاقد تخلخل یا ترک باشند.
⚙️ تفاوت مخزن سقف ثابت و سقف شناور در چیست؟
🔹 مخازن سقف ثابت برای مایعات با فشار بخار پایین مانند نفت کوره استفاده میشوند، اما مخازن سقف شناور (IFR/EFR) برای بنزین و نفت طراحی شده‌اند تا تبخیر و انتشار بخارات را کاهش دهند.
