مخازن سقف شناور نوعی از مخازن ذخیره سازی صنعتی هستند که برای نگهداری مایعات فرّار، بهویژه مشتقات نفتی و مواد شیمیایی قابل تبخیر، طراحی شدهاند. تفاوت اصلی این مخازن با انواع سقف ثابت در ساختار سقف آنهاست؛ به طوریکه سقف مستقیماً روی سطح سیال قرار میگیرد و همراه با تغییر سطح مایع بالا و پایین میشود. این ویژگی ساده اما مهندسیشده، نقش مهمی در کاهش فضای بخار داخل مخزن ایفا میکند.
در مخازن سقف شناور، حذف فضای بخار آزاد باعث کاهش تبخیر ماده ذخیره شده و جلوگیری از تجمع بخارات قابلاشتعال میشود. به همین دلیل، این مخازن در صنایع نفت، پتروشیمی و شیمیایی بهعنوان یک راهکار ایمن و اقتصادی برای ذخیره سیالات با فشار بخار متوسط تا بالا شناخته میشوند. کاهش تلفات محصول و کنترل انتشار ترکیبات آلی فرار (VOCs) از مهمترین مزایای عملیاتی آنهاست.
در مجموع، استفاده از مخازن سقف شناور نه تنها ایمنی بهره برداری را افزایش میدهد، بلکه با کاهش تبخیر و خوردگی داخلی، هزینه های نگهداری و اثرات زیست محیطی را نیز بطور محسوسی کاهش میدهد.
فهرست موضوعات

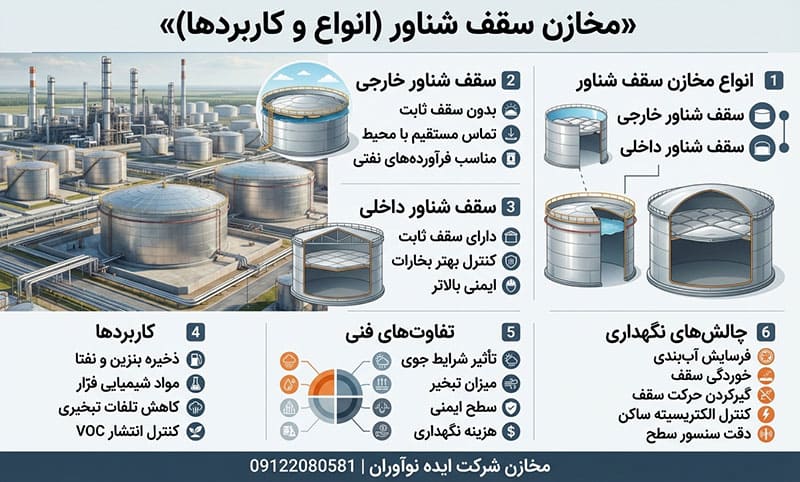

انواع مخازن سقف شناور،تفاوت و کاربردها
در صنعت ساخت مخازن مایعات ، مخازن سقف شناور در دو نوع اصلی طراحی و بهره برداری میشوند که هر کدام متناسب با شرایط فرآیندی، الزامات ایمنی و ملاحظات زیست محیطی کاربرد متفاوتی دارند. در ادامه، انواع این مخازن، کاربردها و تفاوت های فنی آنها بصورت گزینه ای و تخصصی بررسی میشود.
در این نوع، سقف مستقیماً روی سطح سیال قرار دارد و مخزن فاقد سقف ثابت است. تماس مستقیم سقف با محیط بیرون سبب میشود این مخازن بیشتر برای ذخیره مواد نفتی با فشار بخار متوسط و حساسیت زیست محیطی کمتر مورد استفاده قرار گیرند.
مخزن سقف شناور داخلی (Internal Floating Roof Tank – IFR)
این مخزن دارای یک سقف ثابت است و یک سقف شناور داخلی روی سطح مایع حرکت میکند. ساختار بسته تر، کنترل بهتری بر انتشار بخارات و آلودگی محیطی فراهم میسازد.

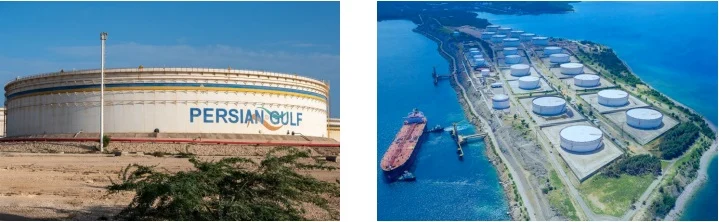

کاربردهای اصلی
ذخیره بنزین، نفتا و محصولات سبک پالایشی نگهداری مواد شیمیایی فرّار با الزامات ایمنی بالا کاهش تلفات تبخیری در مخازن ذخیره بلندمدت انطباق با مقررات زیست محیطی و کنترلی انتشار VOC
تفاوت های فنی و عملیاتی
مخازن شناور خارجی در معرض شرایط جوی قرار دارند، در حالی که نوع داخلی از سقف ثابت محافظت میشود. سقف شناور داخلی عملکرد بهتری در کاهش تبخیر و ریسک انفجار دارد. هزینه ساخت مخازن شناور خارجی کمتر، اما هزینه های نگهداری آنها معمولاً بالاتر است. نوع داخلی برای مواد سمی و حساس استانداردتر و ایمن تر محسوب میشود. انتخاب صحیح نوع ساخت مخازن، مستقیماً بر ایمنی، هزینه بهره برداری و پایداری زیست محیطی تأثیر میگذارد.
An external floating roof tank is a storage tank commonly used to store large quantities of petroleum products such as crude oil or condensate.
مخزن سقف شناور خارجی نوعی مخزن ذخیره سازی است که معمولاً برای نگهداری مقادیر زیاد فرآورده های نفتی مانند نفت خام یا میعانات استفاده میشود.

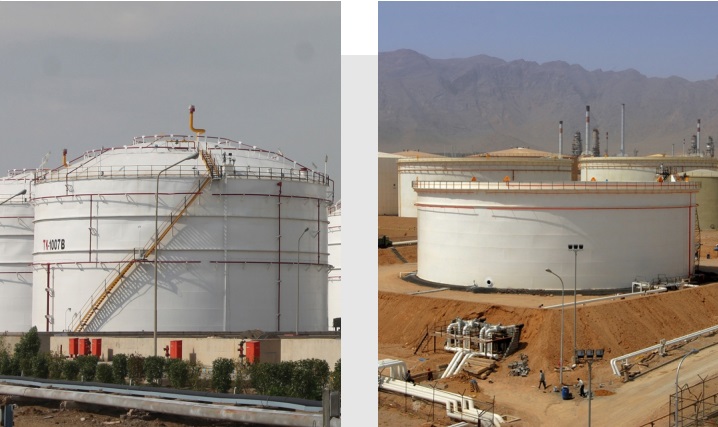

معایب و مزایای ساخت مخازن سقف شناور
مزایای سقف شناور
توضیحات
کاهش تلفات تبخیری
سقف شناور بر روی سطح مایع قرار دارد و فضای بخار بالای مایع را به حداقل میرساند، که باعث کاهش تبخیر و تلفات محصول میشود.
کاهش خطر انفجار
با کاهش تجمع بخارات قابل اشتعال، خطر انفجار کاهش مییابد، که بویژه در مخازن ذخیره محصولات نفتی بسیار مهم است.
انطباق با استانداردهای زیستمحیطی
مخازن سقف شناور بدلیل کاهش انتشار ترکیبات آلی فرّار (VOCs)، به مهندسان کمک میکنند تا با استانداردهای سخت گیرانه زیست محیطی مطابقت داشته باشند.
انعطاف پذیری در ذخیره سازی
قابلیت استفاده از این مخازن در شرایط مختلف آب و هوایی و برای مایعات با فشار بخار مختلف وجود دارد.
معایب سقف شناور
توضیحات
هزینههای ساخت و نگهداری
طراحی و ساخت مخازن سقف شناور، خصوصاً مدلهای داخلی، ممکن است هزینه بر باشد. همچنین نگهداری و بازرسی های دورهای برای اطمینان از عملکرد صحیح نیازمند هزینه و زمان است.
پیچیدگی های طراحی سیستم های درزبندی
سیستم های درزبندی دقیق و کارآمد برای جلوگیری از انتشار بخار و حفظ ایمنی ضروری هستند که طراحی و اجرای آنها نیاز به دقت بالا دارد.
تأثیر محیطی و شرایط جوی
عوامل محیطی مانند باد، باران و دما میتوانند بر عملکرد مخازن سقف شناور بهویژه در مدلهای خارجی تأثیر بگذارند و نیاز به مراقبت بیشتری داشته باشند.
محدودیت در مواد قابل ذخیره سازی
برخی مواد شیمیایی با خاصیت خورندگی بالا ممکن است به سقف و اجزای مخزن آسیب برسانند، که نیازمند بررسی های دقیقتر در انتخاب مواد سازنده است.
الزامات طراحی و ایمنی تانکر سقف شناور
در طراحی و بهره برداری ایمن تانکر سقف شناور، توجه همزمان به الزامات سازه ای، کنترلی و عملیاتی یک ضرورت مهندسی است، نه یک انتخاب اختیاری. بسیاری از حوادث بهره برداری از همینجا شروع میشوند که جزئیات کوچک نادیده گرفته شدهاند.
نخست، محدوده حرکتی سقف باید بدقت کنترل شود. سقف نباید در هیچ شرایط عملیاتی از حد بالایی بدنه عبور کند، زیرا این موضوع میتواند تعادل سازه ای، آب بندی و ایمنی مخزن را به خطر بیندازد. در همین راستا، طراحی پایه های نگهدارنده سقف اهمیت ویژه ای دارد؛ فاصله حداقل 1٫5 تا 2 متر بین سقف و کف، فضای ایمن برای بازرسی، زهکشی و جلوگیری از تماس ناخواسته فراهم میکند.
از منظر بهره برداری، کنترل سرعت جریان ورودی و خروجی نقش مستقیمی در پایداری حرکت سقف دارد. تغییرات ناگهانی میتواند باعث گیر کردن، کج شدن یا ناپایداری سقف شود. همزمان، مدیریت الکتریسیته ساکن از الزامات غیربحث برانگیز ایمنی است؛ اتصال مناسب ارت و تمهیدات تخلیه بار الکتریکی باید از ابتدا در طراحی دیده شود، نه در مرحله اصلاح.
در بخش کنترلی، نصب چندین سنسور سطح سیال بصورت افزونهای (Redundant) برای پایش مداوم ارتفاع مایع، احتمال بروز خطای انسانی و عملکردی را کاهش میدهد. همچنین پیش بینی دریچه بازدید و نمونه برداری روی سقف، بهره برداری ایمن و بدون توقف فرآیند را ممکن میسازد.
چالش های نگهداری و بازرسی مخازن سقف شناور
فرسایش و خرابی سیستمهای آب بندی (Seals)
سیلهای محیطی بهطور مستقیم در معرض بخارات، تغییرات دما و حرکت مداوم سقف هستند. سایش تدریجی، خشک شدن الاستومرها یا تغییر شکل مکانیکی میتواند باعث افزایش انتشار VOC و کاهش کارایی مخزن شود.
خوردگی اجزای پنهان سقف
بخش هایی از سقف شناور و اتصالات آن که در تماس غیرمستقیم با میعانات و بخار قرار دارند، معمولاً دیر شناسایی میشوند. خوردگی در این نواحی میتواند به کاهش شناوری یا عدم تراز سقف منجر شود.
گیرکردن یا ناپایداری حرکت سقف
رسوب گذاری، تغییر شکل ریلهای راهنما یا ناهمگونی در سرعت پر و خالی شدن مخزن، حرکت یکنواخت سقف را مختل میکند و ریسک تماس سقف با بدنه را افزایش میدهد.
بازرسی دشوار در زمان بهره برداری فعال
بسیاری از اجزای حیاتی مانند پایهها، درین ها و کف سقف بدون توقف مخزن قابل مشاهده نیستند، که برنامهریزی بازرسی را به یک چالش عملیاتی تبدیل میکند.
کنترل الکتریسیته ساکن و ارتینگ
قطع یا ضعف اتصالات ارت در طول زمان، بویژه پس از تعمیرات موضعی، خطر جرقه و حادثه را افزایش میدهد.
دقت محدود تجهیزات اندازهگیری سطح سیال
خرابی یا کالیبراسیون نادرست سنسورها میتواند منجر به تشخیص دیرهنگام شرایط بحرانی مانند نزدیک شدن سقف به حدود غیرمجاز شود.
جمع بندی
مخازن شرکت ایده نوآوران با دیواره های استوانه ای شکل، کف و سقفی شناور طراحی شدهاند. در این ساختار، سقف شناور مستقیماً بر روی سطح مایع قرار میگیرد و با تغییر ارتفاع سطح مایع (هنگام پر کردن یا خالی کردن مخزن) به سمت بالا و پایین حرکت میکند.
هر دو نوع مخازن سقف شناور، که از جنس آلومینیوم یا فولاد ضدزنگ ساخته میشوند، برای ذخیره سازی موادی کاربرد دارند که دارای فراریت بالایی بوده و فشار بخار آنها در حدود 5.0 PSI باشد. دلیل این امر آن است که قرار گرفتن سقف شناور بر روی سطح مایع، به افزایش فشار بر روی آن منجر میشود. این افزایش فشار، به نوبه خود، فراریت ماده ذخیره شده را کاهش میدهد؛ زیرا بالاتر بودن فشار فضای روی سیال نسبت به فشار بخار مایع، مانع از تبخیر ماده میشود.برای دریافت اطلاعات بیشتر با شماره09122080581 مهندس کیانی تماس بگیرید.
مزیت اصلی استفاده از سقفهای شناور داخلی (IFR) در مقایسه با نوع خارجی (EFR) در کدام پارامترهای عملیاتی بارزتر است؟
مزیت اصلی IFR در محیط کاملاً بستهای که سقف ثابت بالایی ایجاد میکند، نهفته است. این امر حفاظت بیشتری در برابر عوامل جوی (باد، باران، برف) فراهم کرده و انتشار VOCs را به شکل مؤثرتری کاهش میدهد .
چرا پایش مداوم سطح مایع توسط چند حسگر مجزا، یک الزام حیاتی در بهرهبرداری سیستم ذخیره سازی محسوب میشود؟
استفاده از چندین سنسور افزونهای، احتمال خطا در اندازهگیری سطح را به حداقل میرساند. این امر اطمینان میدهد که سقف همیشه در محدوده طراحیشده خود حرکت کرده و از برخورد با سقف ثابت بالایی (در IFR) یا عبور از لبه مخزن (در EFR) جلوگیری میشود.
چه عواملی باعث ناپایداری حرکت سقف شناور میشود و چگونه میتوان از آنها پیشگیری کرد؟
عواملی مانند سرعت ناهمگون جریان ورودی/خروجی، رسوبگذاری در دیواره مخزن، نقص در سیستم راهنما یا تجمع آب باران میتوانند باعث ناپایداری شوند. پیشگیری شامل کنترل دقیق دبی، تمیز نگهداشتن دیوارهها و سقف، و بازرسی منظم اجزای راهنما است.
ارزیابی چرخه عمر (LCA) چگونه توجیه اقتصادی این مخزن سقف شناور را نشان میدهد؟
LCA با در نظر گرفتن هزینههای اولیه در برابر صرفهجویی بلندمدت در تلفات تبخیری (VOCs) و کاهش هزینههای زیست محیطی، برتری اقتصادی ناشی از کارایی بالای این مخازن را اثبات میکند.
تفاوت کلیدی در انتخاب مواد ساخت سقف (آلومینیوم/استیل) بر اساس سیال چیست؟
آلومینیوم برای سیالات با خورندگی کمتر و قطر بزرگ مناسب است. فولاد ضدزنگ در مواجهه با سیالات با pH پایین یا خورندگی شیمیایی بالا، بهدلیل مقاومت مکانیکی و شیمیایی برتر، ترجیح داده میشود.
