بلاگ ایده نوآوران مخازن کروی یکی از پیشرفته ترین سازه های مهندسی در حوزه ذخیره سازی سیالات تحت فشار به شمار میآید که طراحی آن مستقیماً بر پایه اصول تنش، فشار و پایداری سازه انجام میشود. این نوع مخزن با بدنهای کاملاً کروی ساخته میشود تا نیروهای ناشی از فشار داخلی بهصورت یکنواخت در تمام سطح توزیع شوند. یکنواختی توزیع تنش، ویژگی کلیدی مخزن کروی است که آن را از سایر اشکال هندسی متمایز میکند و باعث میشود رفتار مکانیکی آن در شرایط کاری پایدارتر و قابل پیشبینیتر باشد.
مخازن کروی معمولاً برای نگهداری گازها و مایعاتی طراحی میشوند که در فشار بالا یا دمای پایین نگهداری میشوند. این مخازن از آلیاژهای فولادی ویژه، فولاد کربنی یا فولادهای کمدما ساخته میشوند تا توان تحمل همزمان تنشهای فشاری و شوک های حرارتی را داشته باشند. ضخامت بدنه در این سازه ها بر اساس محاسبات دقیق مهندسی و استانداردهای سختگیرانه طراحی میشود تا ایمنی در بلندمدت تضمین گردد.
از نظر شرایط بهره برداری، مخازن کروی اغلب با پوشش های عایق حرارتی چندلایه تجهیز میشوند. اختلاف دمای میان فضای داخلی مخزن و محیط بیرونی، در صورت نبود عایق مناسب میتواند موجب تشکیل میعان، افزایش خوردگی و ناپایداری دما شود. به همین دلیل، طراحی سیستم عایق بخشی جدایی ناپذیر از ساخت انواع مخازن به حساب میآید. در مجموع، مخزن کروی نتیجه تلفیق طراحی هندسی، علم مواد و مهندسی فشار است و نقش مهمی در سامانه های ذخیره سازی پیشرفته صنعتی ایفا میکند.
فهرست مطالب
مزایای مخازن ذخیره سازی کروی
استفاده بهینه از حجم ذخیره سازی
طراحی کروی باعث میشود بیشترین حجم ممکن در کمترین سطح خارجی ایجاد شود. این ویژگی موجب افزایش راندمان ذخیره سازی سیالات و گازها شده و اتلاف فضای مفید سازه را به حداقل میرساند. در پروژه هایی با محدودیت فضا، این ساختار یک انتخاب مهندسیشده محسوب میشود.
تعادل تنش در کل بدنه
در هندسه کروی، فشار داخلی بصورت برابر در تمام نقاط بدنه پخش میشود. این رفتار مکانیکی یکنواخت، احتمال تمرکز تنش و بروز نقاط بحرانی را کاهش داده و عملکرد مخزن را در شرایط نوسان فشار و دما پایدارتر میکند.
استحکام سازهای در شرایط کاری سنگین
فرم کروی ذاتاً مقاومت بالاتری در برابر فشارهای داخلی و عوامل خارجی مانند باد، لرزش و تغییرات محیطی دارد. این پایداری باعث افزایش طول عمر سازه و کاهش نیاز به تعمیرات مکرر میشود.
سازگاری طبیعی با محیط اطراف
انحنای یکنواخت بدنه از تجمع برف، یخ، گرد و غبار و رسوبات جلوگیری میکند. همین موضوع نقش مهمی در کاهش خوردگی سطحی و حفظ شرایط ایمن بهره برداری در hookup شرایط آب و هوایی مختلف دارد.
سطح بالای ایمنی عملیاتی
در نگهداری مواد قابل اشتعال یا سیالات حساس، ایمنی اولویت اصلی است. این نوع مخازن کروی معمولاً به سامانههای کنترلی و کاهش فشار مجهز میشوند که ریسک حوادث صنعتی را به حداقل میرساند.
انطباق دقیق با استانداردهای بینالمللی
طراحی و ساخت این سازه ها معمولاً بر اساس کدهای معتبر مهندسی انجام میشود. همین موضوع موجب اطمینان بهره برداران از عملکرد ایمن، پایدار و قابل پیشبینی در طول زمان میگردد.
افزایش صرفه اقتصادی در جابجایی
به دلیل ظرفیت بالاتر ذخیره سازی، تعداد عملیات حمل کاهش پیدا کرده و هزینههای لجستیکی به شکل محسوسی بهینه میشود. این موضوع برای صنایع بزرگ یک مزیت اقتصادی مستقیم به همراه دارد.

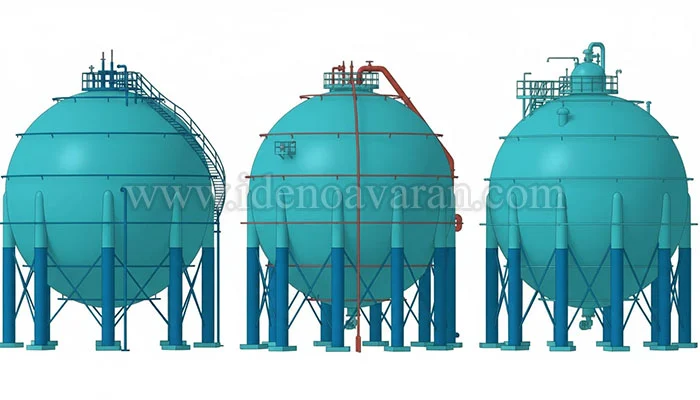

صنایع مهم استفاده از مخازن کروی
صنایع پتروشیمی و پالایشگاهی
در واحدهای پتروشیمی، از این سازه ها برای نگهداری گازهای مایع شدهای استفاده میشود که در فشار بالا و دمای کنترلشده ذخیره میشوند. ماهیت یکنواخت توزیع تنش در بدنه، ایمنی ذخیره سازی موادی مانند پروپان و بوتان را افزایش داده و ریسک نشت های ناگهانی را کاهش میدهد.
تأسیسات نفت و گاز
در میادین گازی و پایانه های ذخیره، این نوع مخازن کروی نقش کلیدی در نگهداری گاز طبیعی مایع و ترکیبات گازی پرفشار ایفا میکنند. پایداری سازه ای و قابلیت کنترل فشار، آنها را برای شرایط عملیاتی سنگین و متغیر مناسب میسازد.
واحدهای تولید مواد شیمیایی خاص
در صنایع شیمیایی، ذخیره سازی موادی با واکنش پذیری بالا نیازمند بالاترین سطح ایمنی است. این مخازن به دلیل رفتار قابل پیش بینی تحت فشار و امکان تجهیز به سامانههای کنترلی دقیق، برای موادی مانند آمونیاک یا کلر مورد استفاده قرار میگیرند.
بخش انرژی و زیرساخت های نیروگاهی
در نیروگاه ها و مراکز تولید انرژی، این مخازن بهعنوان بخش پشتیبان ذخیره گازهای مصرفی به کار میروند. ثبات عملکرد در بازه های طولانی و کاهش خطرات عملیاتی، بهرهبرداری مداوم از سیستم های انرژی را تضمین میکند.
تانکر کروی از چه اجزایی تشکیل شده است
تانکر کروی بهعنوان یکی از ایمنترین مخازن ذخیره سازی تحت فشار، از مجموعهای از اجزای مهندسیشده تشکیل میشوند که هر کدام نقش مستقیمی در پایداری، عملکرد و ایمنی مخزن دارند. بدنه اصلی این مخازن با فرم کروی طراحی میشود تا فشار داخلی بهصورت یکنواخت در تمام سطح پخش شود؛ به همین دلیل جنس پوسته معمولاً از فولادهای آلیاژی مقاوم انتخاب میشود که توان تحمل تنشهای بالا را داشته باشند.
در بخش زیرین، سازه های تکیه گاهی یا پایهها قرار میگیرند که وظیفه انتقال وزن مخازن کروی و محتویات آن به زمین را بر عهده دارند. این پایهها با محاسبات دقیق سازهای طراحی میشوند تا در برابر نشست زمین، باد و لرزش های احتمالی مقاومت کافی داشته باشند. بر روی بدنه، مجموعهای از نازل ها، فلنج ها و شیرهای کنترلی نصب میشود که امکان ورود، خروج و مدیریت سیال داخل مخزن را فراهم میکنند.
برای جلوگیری از بروز شرایط بحرانی، تجهیزات ایمنی مانند شیر اطمینان، سنسورهای فشار و دما و سامانه های هشداردهنده به مخزن صنعتی افزوده میشود. در کاربردهایی که اختلاف دما اهمیت دارد، لایههای عایق حرارتی نیز بهکار میروند تا تبادل حرارت با محیط به حداقل برسد و شرایط بهره برداری پایدار حفظ شود.
مراحل طراحی و ساخت مخزن کروی
طراحی و ساخت مخزن کروی از حساس ترین حوزه های مهندسی سازه و ساخت مخازن تحت فشار به شمار میآید، زیرا همزمان با فشار داخلی، وزن بالای سیال و خود سازه نیز باید بصورت ایمن مدیریت شود. در این نوع مخازن، جرم قابل توجه محتوا نقش تعیین کنندهای در انتخاب سیستم نگهدارنده دارد و کوچکترین خطا در طراحی تکیه گاه ها میتواند منجر به ناپایداری سازه شود.
در روش های متداول، کره معمولاً روی پایه های فلزی عمودی نصب میشود که به بدنه جانبی متصل هستند. این پایهها باید توان تحمل بار فشاری ناشی از وزن مخزن و محتویات آن را داشته باشند. نکته کلیدی در این بخش، افزایش خطی سطح مقطع پایهها همزمان با رشد وزن کل سازه است. با بزرگتر شدن قطر مخزن، نه تنها حجم و وزن آن بطور چشمگیر افزایش مییابد، بلکه طول پایهها نیز بیشتر شده و همین موضوع ریسک کمانش و کاهش پایداری دینامیکی را افزایش میدهد.
در مخازن کروی با قطر بالا، وزن تکیهگاه ها به تنهایی میتواند سهم قابل توجهی از هزینه نهایی پروژه را به خود اختصاص دهد. به همین دلیل، طراحان در پروژه های بزرگ صنعتی به سراغ گزینه های جایگزین میروند. یکی از این راهکارها، استقرار مخزن روی فونداسیون بتنی پیوسته است که قطر آن معمولاً نزدیک به نیمی از قطر کره در نظر گرفته میشود. این نوع فونداسیون با توزیع یکنواخت بار، تنشهای موضعی را به حداقل میرساند.
راهکار دیگر، استفاده از دامن مخروطی تقویت شده است که از نظر رفتار دینامیکی عملکرد مطلوبی دارد و حساسیت کمتری به کمانش نشان میدهد. صفحات فولادی این بخش معمولاً به روش پرس گرم شکل دهی میشوند تا دقت ابعادی و مقاومت مکانیکی مورد نیاز تأمین شود. در مجموع، انتخاب سیستم نگهدارنده مناسب نقش کلیدی در ایمنی، دوام و توجیه اقتصادی مخازن فلزی و جوشی دارد.
مزایای استفاده از صفحات کروی در ساخت مخزن
| محور مهندسی طراحی و ساخت | توضیحات فنی و تخصصی |
|---|---|
| کاهش هندسی درزهای جوشکاری | استفاده از صفحات کروی نورد شده باعث کاهش تعداد درزهای جوش میشود که نتیجه آن افزایش یکنواختی تنش، افت احتمال عیوب جوش و بهبود یکپارچگی سازه تحت فشارهای متغیر است. |
| بهینهسازی ضخامت بر مبنای فشار کاری | فرم کروی امکان تعریف حداقل ضخامت مؤثر دیواره را بر اساس محاسبات فشار داخلی فراهم میکند و در نتیجه مصرف ورق فولادی بدون افت ایمنی کاهش مییابد. |
| افزایش راندمان فرآیند ساخت | تولید سگمنتهای کروی آماده، زمان مونتاژ نهایی را کوتاه کرده و نیاز به عملیات اصلاحی پس از جوشکاری را به حداقل میرساند که بر بهرهوری پروژه اثر مستقیم دارد. |
| بهبود پایداری سازهای و ظاهری مخزن | کاهش خطوط جوش، علاوه بر ارتقای رفتار مکانیکی مخزن، ظاهر سطح خارجی را یکنواختتر کرده و کیفیت بصری سازه صنعتی را افزایش میدهد. |
| شکلدهی دقیق صفحات کروی | ورقها با استفاده از دستگاه خمکن چهارغلتکی نورد میشوند تا انحنای کروی یکنواخت ایجاد گردد و هر قطعه پیش از مونتاژ نهایی تحت کنترل انطباق ابعادی قرار میگیرد. |
| کنترل هندسی و تطابق حجمی | پروفیل کروی تولیدشده با قالبهای حجمی مهندسی بررسی میشود تا تطابق کامل انحنا، قطر و حجم اسمی تضمین شده و هرگونه خطای هندسی پیش از جوشکاری اصلاح گردد. |
منبع : foamglas
سوالات متداول
مخزن کروی دقیقاً چه مزیتی نسبت به مخزن استوانهای دارد؟
فرم کروی باعث توزیع یکنواخت تنش در تمام سطح مخزن میشود، در نتیجه برای فشارهای بالا ایمنتر است و با ضخامت کمتر، مقاومت بیشتری نسبت به مخازن استوانهای ایجاد میکند.
چرا تانکر کروی بیشتر برای گازها استفاده میشوند؟
گازها در فشار بالا ذخیره میشوند و کوچکترین تمرکز تنش میتواند خطرناک باشد. هندسه کروی این تمرکز تنش را به حداقل میرساند و احتمال ترک یا انفجار را کاهش میدهد.
پایههای مخازن چه نقشی در ایمنی دارند؟
پایهها وزن مخزن و محتوای آن را به زمین منتقل میکنند و باید در برابر زلزله، باد و نشست زمین طراحی شوند تا پایداری کل سازه حفظ شود.
هزینه ساخت مخازن کروی به چه عواملی بستگی دارد؟
قطر مخزن، فشار طراحی، نوع متریال، استاندارد ساخت و تجهیزات ایمنی از مهمترین عوامل تعیینکننده هزینه هستند.
مهمترین استاندارد طراحی سازه های کروی چیست؟
استاندارد ASME Section VIII یکی از معتبرترین مرجعها برای طراحی و ساخت مخازن تحت فشار از جمله مخازن کروی است.
