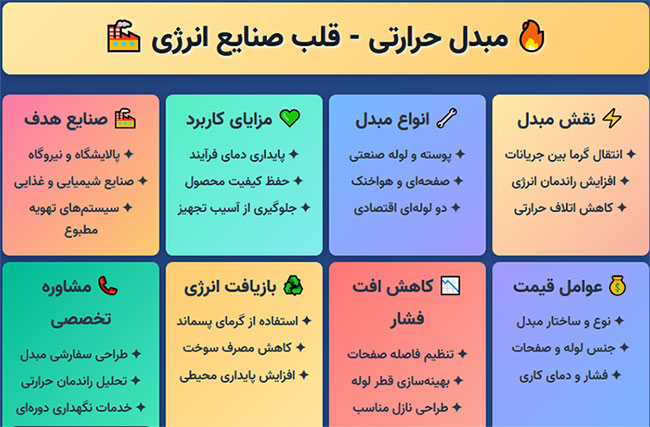

مبدل حرارتی همان قلب بی وقفه بسیاری از سامانه های صنعتی و انرژی است که وظیفه اش انتقال گرما میان دو جریان مستقل، با کمترین اتلاف ممکن خواهد بود. این دستگاه با بهرهگیری از اصول ترمودینامیک، حرارت را از یک سیال گرفته و به سیال دیگر می سپارد؛ بدون آنکه دو ماده مستقیماً با هم ترکیب شوند.
نقش مبدل حرارتی فراتر از یک تجهیز ساده است؛ این قطعه، ضامن پایداری دمای فرآیندها، حفظ کیفیت محصولات و کاهش مصرف سوخت محسوب میشود. در جهان امروز که هزینه انرژی رو به افزایش است، توانایی کنترل و مدیریت دقیق گرما، به معنای افزایش راندمان و کاهش فشار مالی بر واحدهای تولیدی است.
مبدل حرارتی با طراحی مهندسی شده، میتواند نوسانات دمایی را کاهش داده و شرایط عملیاتی را پایدار نگه دارد. این ثبات دما، از آسیب دیدگی تجهیزات جلوگیری کرده و در نهایت عمر کل سیستم را افزایش میدهد.در نگاه تحلیلی، هر چه کیفیت انتقال حرارت بیشتر باشد، حجم انرژی تلف شده کمتر خواهد بود. بنابراین، مبدل حرارتی نه تنها یک وسیله فنی، بلکه ابزار استراتژیک مدیریت انرژی است که نقش حیاتی در رقابت پذیری و توسعه پایدار صنایع ایفا میکند.
قیمت مبدل حرارتی
قیمت مبدل حرارتی صرفاً یک عدد در فهرست تجهیزات صنعتی نیست، بلکه حاصل مجموعه ای از تصمیمات مهندسی و انتخاب های دقیق است. نخستین عامل تعیین کننده، نوع مبدل حرارتی است. انواع پوسته و لوله، هوا خنک، صفحه ای، کندانسور و اپراتور، هر یک ساختار، ظرفیت انتقال حرارت و الزامات نگهداری متفاوتی دارند که بطور مستقیم بر هزینه نهایی تأثیر میگذارند.
عامل دوم، جنس لوله ها و صفحات، نقش اساسی در تعیین قیمت ایفا میکند. انتخاب آلیاژ مناسب باید با توجه به فشار، دما، نوع سیال و شرایط محیطی انجام شود. مواد رایج شامل آلومینیوم، مس، فولاد کربنی، برنج، آلیاژ نیکل و فولاد ضد زنگ هستند. مقاومت بالاتر در برابر خوردگی، فشار و دما معمولاً با افزایش هزینه همراه است، اما تضمین کننده عمر مفید تجهیز و کاهش توقف های تولیدی خواهد بود.فشار کاری سیالات نیز پارامتر مهم دیگری است. در شرایط فشار بالا، نیاز به طراحی مقاومتر، استفاده از اتصالات و جوشکاری دقیقتر و مواد با استحکام بالاتر وجود دارد. این ویژگی ها در کنار امنیت عملیاتی و جلوگیری از نشت یا آسیب، قیمت مبدل را افزایش میدهند.

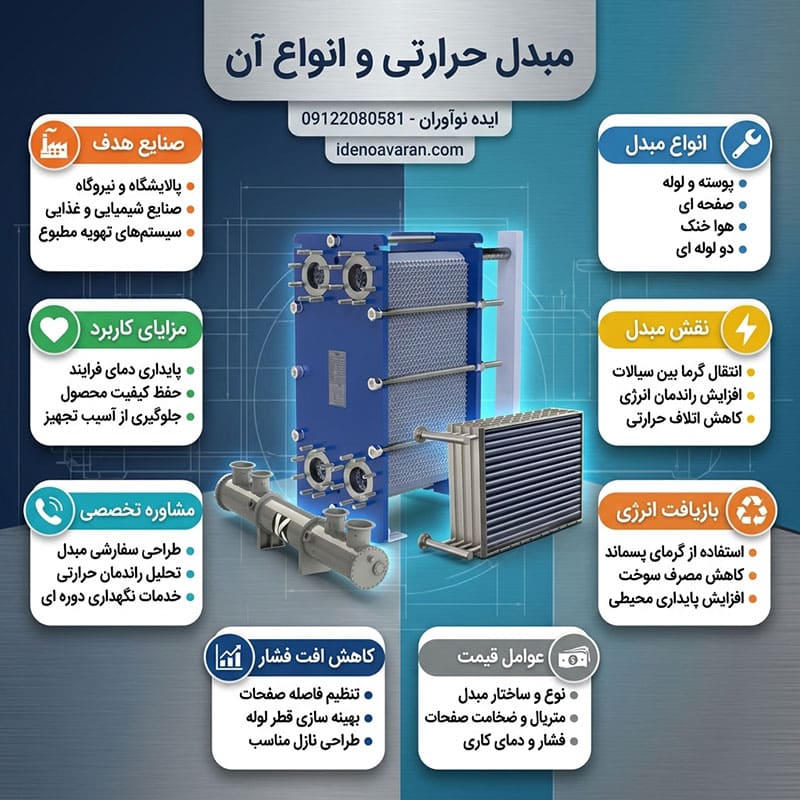

انواع مبدل حرارتی و ویژگی های آنها
انواع مبدل حرارتی
توضیحات تخصصی

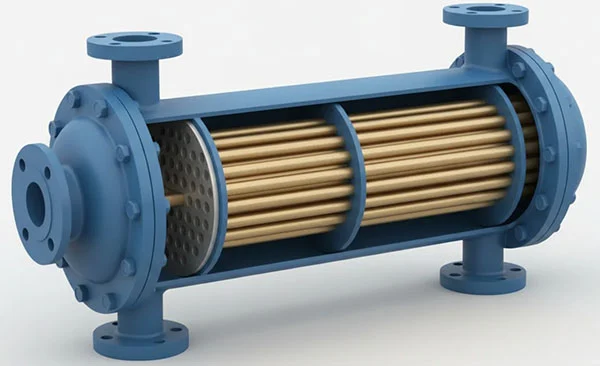

مبدل حرارتی پوسته و لوله

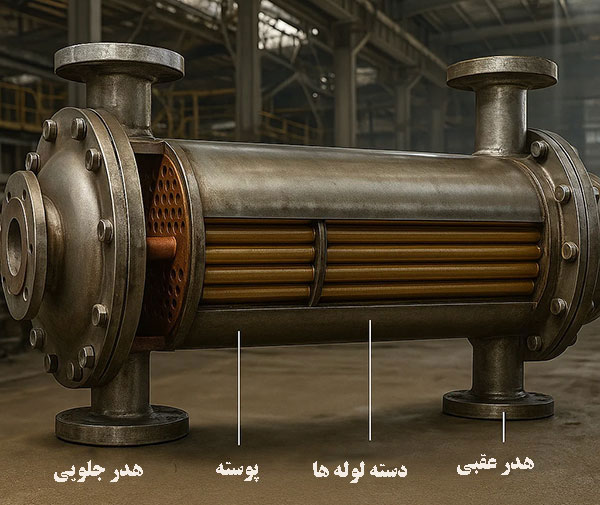

این مدل، رایج ترین طراحی صنعتی است و به دلیل تحمل فشار و دمای بالا، در پالایشگاه ها و نیروگاه ها بیشتر دیده میشود. پوسته خارجی یک استوانه بزرگ است و داخل آن صدها لوله باریک قرار دارد. سیال گرم از میان لوله ها عبور میکند و سیال سرد در اطراف آنها جریان دارد. طراحی به گونه ای است که قابلیت تمیزکاری و تعمیر ساده را فراهم میکند، در حالی که بازده حرارتی بالایی حفظ میشود.

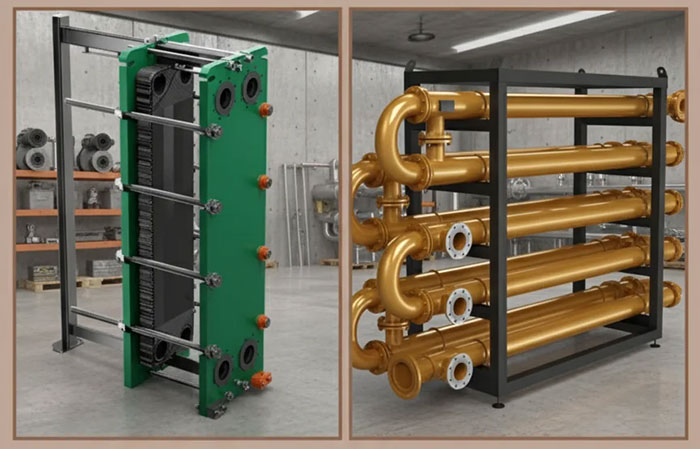

مبدل حرارتی صفحه ای
صفحات نازک فلزی در کنار هم چیده شده و جریان دو سیال در کانال های جداگانه میان آنها حرکت میکند. به دلیل سطح تماس زیاد و فاصله کم بین صفحات، انتقال حرارت بسیار سریع انجام میشود. این مدل در صنایع غذایی، دارویی و سیستم های تهویه کاربرد دارد و قابلیت افزایش یا کاهش تعداد صفحات برای تنظیم ظرفیت را دارد.
مبدل گرمایی هواخنک
به جای استفاده از آب، هوای محیط بوسیله فن های قدرتمند روی لوله های حامل سیال دمیده میشود تا خنک سازی انجام شود. این مدل مناسب مناطق خشک و کم آب است. طراحی ماژولار آن باعث میشود نگهداری آسان و هزینه عملیاتی پایین داشته باشد.
مبدل گرمایی دو لوله ای
ساده ترین مدل است: یک لوله باریک درون یک لوله بزرگتر قرار گرفته است. یک سیال در لوله داخلی و سیال دیگر در فضای بین دو لوله جریان پیدا میکند. راندمان آن نسبت به مدل های پیشرفته کمتر است، اما برای خطوط فرایندی کوچک و شرایط خاص بسیار کاربردی و اقتصادی است.
مبدل های حرارتی، جزو معدود تجهیزاتی هستند که تقریباً در همه شاخه های صنعت حضور بیوقفه دارند. این دستگاه ها با تنظیم دما و انتقال بهینه انرژی، تضمین میکنند که تجهیزات در بازه های حرارتی امن و کارآمد باقی بمانند. در بسیاری از فرآیندهای تولید، حتی یک انحراف کوچک از دمای مطلوب میتواند منجر به افت کیفیت محصول یا توقف کامل خط تولید شود؛ جایی که مبدل حرارتی نقش ناجی را ایفا میکند.
در صنایع شیمیایی، این تجهیزات مانع گرم شدن بیش از حد مواد فرار و خطرناک میشوند و از واکنش های ناخواسته جلوگیری میکنند. در نیروگاه ها، دمای سیالات را برای افزایش راندمان و کاهش اتلاف حرارتی کنترل میکنند. همچنین در سیستم های تبرید، تهویه مطبوع و HVAC، هوای ورودی را خنک یا گرم کرده و شرایط محیطی ایدهآل ایجاد میکنند.
یکی از ارزشمندترین نقش های مبدل گرمایی، بازیافت گرمای پسماند است؛ گرمای تولید شده در بخشی از فرآیند میتواند در بخش دیگر مورد استفاده قرار گیرد، بدون نیاز به مصرف انرژی جدید، که این موضوع هزینهها را کاهش و پایداری محیط زیستی را افزایش میدهد.از ساخت گلخانه های مدرن و فرآوری مواد غذایی گرفته تا کنترل دمای هوای ورودی توربین های گازی، همه و همه به نظم حرارتی ایجاد شده توسط مبدل ها وابسته اند. این دستگاه ها نه تنها ابزار فنی، بلکه راهبردی برای ماندگاری رقابت صنعتی در دنیای امروز محسوب میشوند.
افت فشار در مبدل های گرمایی، یکی از مهمترین عوامل محدود کننده راندمان و عمر سیستم های صنعتی است. در فرآیند طراحی، مهندس باید میان دو هدف کلیدی تعادل برقرار کند: بیشینه کردن انتقال حرارت و حداقل کردن افت فشار. این فرآیند یک بازی دقیق میان سرعت جریان، سطح تماس حرارتی، ساختار مکانیکی و هزینه های تولید است.
طراحی حرارتی زمانی بهینه به شمار میرود که ضریب کلی انتقال حرارت و اختلاف دمای متوسط مؤثر در بالاترین سطح قرار بگیرند تا سطح مورد نیاز برای انتقال حرارت کاهش یابد؛ اما این بهینه سازی تحت محدودیت هایی نظیر افت فشار مجاز، لرزش جریان و محدودیت های فضایی انجام میشود.افزایش سرعت جریان در سمت پوسته یا لوله، بیشک ضریب انتقال حرارت را بالا میبرد، اما همزمان افت فشار بیشتری ایجاد میکند. همچنین بیشینه سازی اختلاف دمای مؤثر معمولاً با استفاده از جریان کاملاً مخالف جهت حاصل میشود که خود نیازمند طراحی دقیق مسیر جریان است.
راهکارهای تخصصی کنترل افت فشار
تغییر نوع صفحات راهنما
با جایگزینی صفحات نیم دایره ای با صفحات دوبل، سرعت جریان در پوسته کاهش یافته و افت فشار پایین میآید. این تغییر همچنین میتواند الگوی توزیع جریان را بهبود دهد و در مواقع خاص، لرزش جریان را کمتر کند.
افزایش فاصله بین صفحات راهنما
افزایش این فاصله، سطح عبور جریان را بزرگتر کرده و سرعت جریان متقاطع را کم میکند، که در نهایت افت فشار کاهش مییابد. با این حال، این روش نیازمند رعایت حد مجاز دهانه لوله بدون تکیه گاه طبق استانداردهای صنعتی است.
افزایش میزان بریدگی صفحات راهنما
با بازتر کردن بریدگی صفحات، مسیر عبور جریان آزادتر میشود. این تغییر بیشتر بر بخش «پنجره جریان» اثر دارد که سهم کمی از افت فشار کلی دارد، اما در مواردی که طراحی محدود باشد میتواند مفید واقع شود.
افزایش قطر پوسته و کاهش طول لوله ها
بزرگتر کردن قطر پوسته باعث افزایش سطح عبور جریان و کاهش سرعت آن میشود، در نتیجه افت فشار سمت پوسته و لوله پایین میآید. البته این تغییر، ضخامت و تعداد لوله ها را بیشتر کرده و هزینه مواد را بالا میبرد، ضمن آنکه ممکن است ضریب انتقال حرارت سمت لوله کاهش یابد.
افزایش قطر لوله ها
لوله های بزرگتر سرعت جریان درون خود را کم کرده و افت فشار را کاهش میدهند. با این حال، افزایش زیاد قطر لوله باعث تغییر فاصله بین لوله ها و در نتیجه نیاز به قطر پوسته بیشتر، که خود هزینه را افزایش میدهد.
استفاده از صفحات راهنمای بدون لوله در پنجره جریان
بکارگیری این نوع صفحات، امکان افزایش فاصله بین صفحات راهنما را فراهم کرده و افت فشار را کم میکند. البته این روش حجم مفید پوسته را کم کرده و نسبت انتقال حرارت به حجم را پایین میآورد، بنابراین برای شرایط خاص توصیه میشود
تغییر نوع پوسته
تغییر شکل و ساختار پوسته میتواند اثر چشمگیری بر افت فشار داشته باشد. به عنوان مثال، استفاده از پوسته های با تقسیم جریان، سرعت جریان را نصف کرده و افت فشار را کاهش میدهد. مدل های چندبخشی نیز می توانند کاهش بیشتری ایجاد کنند، در حالی که مدل های با جریان متقاطع بیشترین سطح عبور را داشته و فشار افتی را به حداقل میرسانند.
افزایش قطر نازل ها
نازل های کوچک بیش از حد، افت فشار موضعی بالایی ایجاد میکنند که در سهم کل افت فشار اثرگذار است. افزایش منطقی قطر، این مشکل را رفع کرده و جریان ورودی و خروجی را روان تر میکند.
استفاده از چند پوسته بصورت موازی
تقسیم جریان بین چند پوسته باعث کاهش سرعت در هر واحد و افت فشار کمتر میشود، اما این روش هزینه ساخت را بالا میبرد، زیرا به تجهیزات اضافی مانند صفحات لوله، کانال ها، کلاهک ها، فلنج ها و نازل های بیشتر نیاز دارد.
نتیجه گیری
مبدل حرارتی قلب تپنده سیستم های صنعتی و زیرساخت های انرژی است که با انتقال بهینه گرما میان سیالات، نقش کلیدی در بهبود راندمان، کاهش اتلاف انرژی و حفظ ایمنی فرآیندها ایفا میکند. طراحی دقیق، انتخاب صحیح جنس و انطباق با فشار و دما، نه تنها عملکرد پایدار بلکه طول عمر بالای تجهیز را تضمین میکند. سرمایه گذاری بر مبدل حرارتی، برای بهره وری و پایداری آینده صنعت ساخت مخازن است.
سوالات رایج
مبدل حرارتی چیست و چه نقشی در بهینه سازی مصرف انرژی در صنایع دارد؟
مبدل حرارتی تجهیزی مهندسی است که برای انتقال حرارت بین دو یا چند سیال با دماهای متفاوت طراحی میشود، بدون آنکه این سیالات با یکدیگر مخلوط شوند. استفاده از مبدل حرارتی باعث بازیابی انرژی حرارتی، کاهش مصرف سوخت، افزایش راندمان فرایندهای صنعتی و کاهش هزینه های عملیاتی میشود.
تفاوت جریان همسو و جریان ناهمسو در مبدل حرارتی چیست؟
در مبدلهای با جریان همسو، سیال گرم و سیال سرد از یک سمت وارد شده و در یک جهت حرکت میکنند. در مقابل، در جریان ناهمسو سیالات از دو سمت مخالف وارد شده و در جهتهای معکوس حرکت میکنند. مبدلهای جریان ناهمسو معمولاً راندمان حرارتی بالاتری دارند، زیرا اختلاف دمای مؤثر بین دو سیال در طول مبدل بیشتر حفظ میشود و انتقال حرارت مؤثرتری رخ میدهد.
افت فشار در مبدل گرمایی چگونه ایجاد میشود و چرا باید کنترل شود؟
افت فشار به دلیل اصطکاک سیال با دیواره ها، تغییر جهت جریان و وجود اجزای داخلی مانند صفحات یا لوله ها در مبدل ایجاد میشود. افزایش بیش از حد افت فشار میتواند مصرف انرژی پمپ ها را افزایش دهد و عملکرد سیستم را تحت تأثیر قرار دهد.
چه عواملی بر راندمان حرارتی مبدلها تأثیر میگذارند؟
راندمان مبدل حرارتی تحت تأثیر عوامل متعددی قرار دارد، از جمله سرعت جریان سیالات، ضریب انتقال حرارت، نوع جریان (همسو یا ناهمسو)، سطح مؤثر انتقال حرارت، میزان رسوبگذاری و خواص فیزیکی سیالات. کنترل دقیق این پارامترها در مرحله طراحی و بهرهبرداری میتواند کارایی سیستم را افزایش داده و مصرف انرژی را کاهش دهد.
چگونه میتوان عملکرد مبدل گرمایی را در طول زمان پایش و ارزیابی کرد؟
برای ارزیابی عملکرد مبدل حرارتی، پارامترهایی مانند دمای ورودی و خروجی سیالات، افت فشار، ضریب انتقال حرارت و میزان رسوبگذاری بهطور دورهای اندازه گیری میشوند.
