مخزن هوا یکی از اجزای اصلی در سیستمهای هوای فشرده است که دقیقاً بعد از کمپرسور (پیستونی یا اسکرو) قرار میگیرد. وظیفه اصلی این مخزن، ذخیره هوای فشرده و ایجاد تعادل در فشار خروجی است. وقتی مخزن در مسیر قرار دارد، کمپرسور مجبور نیست برای هر مقدار مصرف جزئی، مدام روشن و خاموش شود؛ این کار باعث افزایش عمر موتور و کاهش چشمگیر مصرف برق میشود.
علاوه بر ذخیره سازی، این مخازن نقش مهمی در تصفیه اولیه هوا دارند. با ورود هوای فشرده به مخزن، سرعت آن کاهش مییابد که این اتفاق باعث میشود رطوبت و ذرات روغن موجود در هوا ته نشین شوند. در صنایعی مانند رنگ پاشی یا تولید مواد غذایی که کیفیت هوا اهمیت بالایی دارد، این مرحله بسیار حیاتی است.
بدنه این مخازن برای تحمل فشارهای بالا از ورقهای فولادی ضخیم و مقاوم ساخته میشود. طراحی آنها معمولاً به شکل استوانهای است چون این شکل، توزیع یکنواخت فشار را به بهترین نحو انجام میدهد و از ترکیدگی یا تغییر شکل مخزن جلوگیری میکند. رعایت استانداردهای ایمنی در ساخت این تجهیزات باعث میشود تا با خیال راحت از آنها در محیطهای صنعتی استفاده کرد.

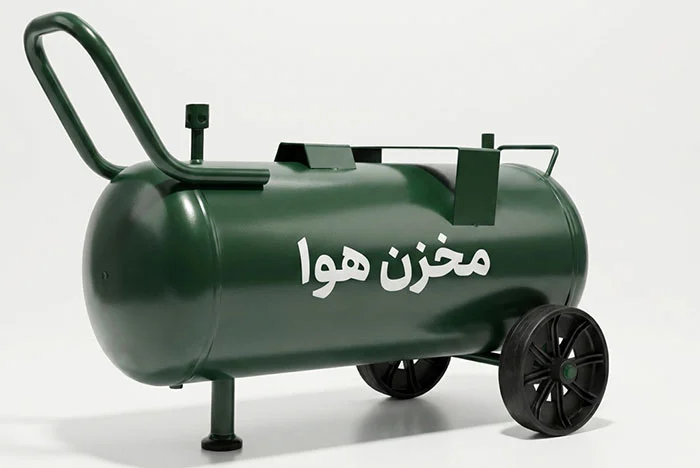

انواع مخزن هوا کدامند
انتخاب مخزن هوای مناسب، نیازمند شناخت دقیق دسته بندی های فنی بر اساس نیاز پروژه و شرایط محیطی است. بطور کلی، مخازن هوا بر اساس نوع کاربرد، استانداردهای ساخت و میزان تحمل فشار به سه دسته اصلی تقسیم میشوند:
مخازن هوای معمولی (عمومی)
این مدل ها برای استفاده در کارگاه های صنعتی و پروژه های عمومی که نیاز به تجهیزاتی کارآمد و مقرون بصرفه دارند، طراحی شدهاند. ساختار اصلی این مخازن از ورق های فولادی کربنی مدل ST37 تشکیل شده است. جهت افزایش مقاومت در برابر زنگ زدگی و خوردگی، بدنه خارجی این مخازن با پوشش رنگ پودری الکترواستاتیک محافظت میشود که طول عمر مفید دستگاه را در شرایط کارگاهی تضمین میکند.
مخازن هوای استاندارد (تأیید شده)
در صنایعی که رعایت ضریب ایمنی بسیار بالا و اخذ گواهینامه های بازرسی فنی الزامی است، استفاده از ساخت مخازن استاندارد توصیه میشود. این مخازن طبق پروتکلهای دقیق مهندسی و تحت نظارت مراجع ذیصلاح ساخته میشوند. تفاوت اصلی این دسته در دقت جوشکاری، ضخامت دقیق ورق بر اساس محاسبات فشار و استفاده از تجهیزات جانبی (مانند سوپاپ اطمینان و مانومتر) با گواهی کالیبراسیون است تا بالاترین سطح امنیت برای سیستم فراهم شود.
مخازن هوای فشار قوی
این دسته از مخازن بطور اختصاصی برای سیستم هایی طراحی شده اند که فشار خروجی آنها از حد معمول فراتر است. وجه تمایز فنی این تجهیزات در ضخامت بدنه و آلیاژ مصرفی است که توانایی تحمل بارهای فشاری سنگین را دارد. علاوه بر ضخامت بدنه، شیرآلات و اتصالات نصب شده روی این مخازن نیز از نوع فشار قوی انتخاب میشوند تا از نشت یا تغییر شکل در شرایط سخت عملیاتی جلوگیری شود.
انتخاب هر یک از این گزینه ها مستلزم بررسی دقیق فشار کاری کمپرسور و الزامات ایمنی محل نصب است.
مخزن هوا چه مزایایی دارد
| مزایای مهم | توضیحات کاربردی |
|---|---|
| بهینه سازی سیکل کاری | کاهش دفعات استارت و استاپ کمپرسور که منجر به افزایش طول عمر قطعات الکترومکانیکی میشود. |
| تثبیت فشار خروجی | جلوگیری از نوسانات لحظهای جریان هوا و ارائه فشار یکنواخت به تجهیزات مصرف کننده |
| تصفیه اولیه | کاهش سرعت جریان هوا جهت ته نشینی ذرات روغن و رطوبت و خروج آنها از طریق شیر تخلیه |
| مدیریت تقاضا | ایجاد ظرفیت ذخیره سازی برای تأمین هوای فشرده در زمانهایی که میزان مصرف از ظرفیت تولید کمپرسور فراتر میرود. |
| بهبود بازدهی انرژی | کاهش اتلاف انرژی به واسطه جلوگیری از بارگذاری و باربرداری مکرر کمپرسور در سیکل های کوتاه |
| ارتقای ایمنی سیستم | فراهم سازی بستری پایدار که از شوکهای ناگهانی فشار به لوله کشی و اتصالات جلوگیری میکند. |
| افزایش بهره وری عملیاتی | ایجاد تعادل بین تولید و مصرف هوا که منجر به عملکرد روانتر و دقیق تر کلیه تجهیزات پنوماتیک میگردد. |
کاربرد و اهمیت حیاتی مخازن هوا در صنعت
مخازن هوا، به عنوان اجزای کلیدی در سیستم های هوای فشرده، نقشی فراتر از یک مخزن ذخیره سازی ساده ایفا میکنند و در طیف وسیعی از صنایع، از جمله صنایع استراتژیک نفت و گاز (برای ذخیره و انتقال گازهای فشرده) و نیروگاه ها (در سیستمهای بخار)، کاربرد اساسی دارند. همچنین، در صنایع غذایی برای نگهداری مواد اولیه یا فرآوری محصولات تحت فشار، و حتی در بخش بهداشت و درمان (مانند ذخیره سازی اکسیژن و گازهای تنفسی در تجهیزات پزشکی)، اهمیت حیاتی این تجهیزات مشهود است.
ضرورت فنی و مزایای اقتصادی:استفاده از مخزن هوا، دیگر یک انتخاب ضروری نیست، بلکه یک الزام فنی-اقتصادی است. اصلی ترین مزیت آن، بهینه سازی مصرف انرژی از طریق کاهش سیکلهای مکرر راه اندازی و توقف کمپرسور است که مستقیماً منجر به کاهش هزینه های عملیاتی میشود. علاوه بر این، افزایش چشمگیر طول عمر کمپرسور از دیگر دستاوردهای کلیدی است؛ زیرا استارت های مکرر، فشار مضاعفی بر موتور و اجزای داخلی وارد کرده و استهلاک آنها را تسریع میبخشد.
حفظ پایداری فرآیند و تضمین کیفیت:در زمان پیک مصرف، زمانی که چندین دستگاه بطور همزمان به هوای فشرده نیاز دارند، مخزن هوا مانع از افت فشار ناگهانی شده و پایداری عملکرد سیستم را تضمین میکند. این امر تأثیر مستقیمی بر حفظ کیفیت و دقت فرآیندهای تولیدی دارد. گستردگی کاربرد این تجهیزات، از صنایع سنگین تا کارگاه های کوچک، مؤید اهمیت بنیادین آنها در تأمین جریان هوای فشرده یکنواخت و قابل اتکا است.
“مخزن هوا، فضایی برای ذخیره و مدیریت سیالات گازی است که نقشی اساسی در تعادل فشار و تامین پایدار جریان ایفا میکند. چه در سیستمهای صنعتی و چه در کاربردهای روزمره، این مخازن به عنوان یک بافر حیاتی عمل کرده و عملکرد ایمن و بهینه تجهیزات وابسته را تضمین مینمایند.”
“An air tank serves as a vessel for storing and managing gaseous fluids, playing a fundamental role in pressure equalization and ensuring a stable flow. Whether in industrial systems or everyday applications, these tanks act as a vital buffer, guaranteeing the safe and efficient performance of dependent equipment
Industrial Air Receiver Tanks: Function, Types, and Selection
آشنایی با ویژگی های مخزن های هوا در ایران
طراحی و ساخت مخازن هوا با رویکرد صنعتی، نیازمند رعایت استانداردهای دقیق مهندسی است تا علاوه بر افزایش طول عمر تجهیز، ایمنی فرآیند نیز تضمین شود. نکات کلیدی در انتخاب و مشخصات فنی این مخازن به شرح زیر است:
عمر مخزن
برای تضمین حداکثر طول عمر و کارایی مخزن هوا، بهویژه در کاربردهای حساس و صنعتی، توجه به جزئیات ساخت و پوشش های محافظتی امری حیاتی است. این ملاحظات فنی نه تنها بر دوام دستگاه میافزایند، بلکه کیفیت هوای فشرده ذخیره شده را نیز ارتقا میدهند.
ارتقاء دوام و خلوص هوا
اعمال یک لایه پوشش داخلی اپوکسی با ضخامت 150 میکرون، فراتر از یک لایه رنگ محافظ الکترواستاتیک خارجی، مزایای دوگانه ای را ارائه میدهد:
افزایش مقاومت در برابر خوردگی: حفاظت عمیق تر از بدنه داخلی مخزن در برابر رطوبت و مواد خورنده موجود در هوا.
حفظ خلوص هوا: جلوگیری از انتقال ذرات احتمالی از سطح داخلی مخزن به هوا، که این امر در صنایعی مانند داروسازی، غذایی و الکترونیک بسیار حائز اهمیت است.
استانداردهای ساخت و ملاحظات ایمنی
تولید مخازن با ظرفیت بالای 1000 لیتر نیازمند رعایت استانداردهای دقیق تری است:
جوشکاری پیشرفته: استفاده از روش جوشکاری زیرپودری (SAW) همراه با بازرسی رادیوگرافی 10 درصدی جوشها، اطمینان از استحکام و یکپارچگی اتصالات را فراهم میکند.
اجزای جانبی: پایهها از جنس فولاد ST37 ساخته شده و وجود دریچه منهول برای مخازن بزرگ (بالای 1000 لیتر) جهت بازرسی و نگهداری ضروری است.
طراحی برای فشارهای بالا: مخازن فشار قوی، با ضریب ایمنی تا 20% بالاتر از استانداردهای معمول، برای محیط هایی که نیاز به تحمل فشارهای عملیاتی زیاد و تضمین بالاترین سطح ایمنی دارند، ایدهآل هستند. این مخازن دارای مقادیر مشخصی برای فشار طراحی، فشار تست و فشار کارکرد میباشند.در نظر گرفتن این ویژگی های فنی در فرآیند سفارش، به انتخاب مخزنی با طول عمر عملیاتی بیشتر، کارایی بهینه و سطح ایمنی مورد نیاز برای کاربرد خاص شما کمک شایانی خواهد کرد.
نکات مهم خرید و ظرفیت مخزن هوا
انتخاب مخزن هوا، تصمیمی کلیدی برای هر سیستم هوای فشرده است. ظرفیت مناسب، جنس بدنه، و رعایت استانداردهای کیفی، همگی در پایداری و راندمان سیستم نقش دارند.
محاسبه ظرفیت مناسب
بهترین راهنما برای انتخاب حجم مخازن صنعتی، در نظر گرفتن نسبت آن به توانایی کمپرسور در تولید هوا است. بهطور معمول، حجم مخزن باید 6 تا 10 برابر میزان هوایی باشد که کمپرسور در هر دقیقه تولید میکند. به عنوان مثال، اگر کمپرسور شما قادر است 500 لیتر هوا را در دقیقه فشرده کند، مخزنی با گنجایش بین 3000 تا 5000 لیتر، انتخابی ایده آل خواهد بود. این تناسب، فشار کاری کمپرسور را متعادل کرده و از روشن و خاموش شدن های مکرر جلوگیری میکند، که این خود به افزایش عمر مفید دستگاه و پایداری عملکرد سیستم کمک شایانی مینماید.
معیارهای کلیدی در خرید
ظرفیت ذخیره سازی: علاوه بر نیاز فعلی، به چشم انداز توسعه و احتمال افزایش مصرف در آینده نیز توجه کنید.
جنس بدنه: بدنهای از فولاد با کیفیت بالا، مقاوم در برابر خوردگی، فشار و دمای محیط کاری، عمر مخزن هوا را تضمین میکند.
استانداردهای ساخت: اطمینان حاصل کنید که مخزن انتخابی، دارای گواهی نامهها و تاییدیه های معتبر بین المللی است.
سیستم های ایمنی: وجود شیرهای اطمینان استاندارد و با کیفیت، برای حفظ ایمنی سیستم ضروری است.
پشتیبانی پس از فروش: قابلیت دسترسی به خدمات تعمیر و نگهداری و تأمین قطعات یدکی، از ملاحظات مهم خرید محسوب میشود.با در نظر گرفتن این نکات، میتوانید مخزنی را انتخاب کنید که بهترین بازدهی را برای فرآیندهای صنعتی شما به ارمغان آورد.
سوالات متداول
مخزن هوا دقیقاً چیست و چرا در صنایع مختلف استفاده میشود؟
مخزن هوا، محفظهای است که برای ذخیره سازی هوا (یا سایر گازها) در فشارهای مختلف طراحی شده است. کاربرد اصلی آن، ایجاد یک منبع ذخیره قابل دسترس است تا بتوان هوا را در زمان نیاز به سرعت و با فشار مناسب در اختیار داشت.
چه تفاوتی بین مخزن هوای معمولی و مخزن هوای فشرده وجود دارد؟
مخزن هوای معمولی ممکن است فقط برای نگهداری هوا در فشار اتمسفر طراحی شده باشد (مانند سیلندر گاز). اما مخزن هوای فشرده (Receiver Tank) به طور خاص برای تحمل فشارهای بالا که توسط کمپرسور ایجاد میشود، ساخته شده است.
چگونه میتوان حجم مناسب مخزن را برای نیاز انتخاب کرد؟
انتخاب حجم مناسب بستگی به دو عامل اصلی دارد: میزان مصرف هوا در لحظات اوج و میزان تولید هوا توسط منبع (مثلاً کمپرسور). به طور کلی، مخزن باید قادر باشد تا مصرف پیک را پوشش دهد و از خام و روشن شدن مکرر منبع تولید هوا جلوگیری کند.
چرا این مخازن باید دارای شیر اطمینان باشند؟
شیر اطمینان یک قطعه ایمنی حیاتی است. اگر فشار داخل مخزن به هر دلیلی از حد مجاز فراتر رود، این شیر به طور خودکار باز شده و هوای اضافی را تخلیه میکند تا از انفجار یا آسیب جدی به مخزن و سیستم جلوگیری شود.
آیا میتوان از مخزن آب یا سیلندر گاز معمولی به عنوان مخزن هوا استفاده کرد؟
خیر، این کار به شدت خطرناک است. مخازن آب برای تحمل فشار طراحی نشدهاند و احتمال انفجار آنها بسیار بالاست. سیلندرهای گاز نیز معمولاً برای فشارهای بسیار بالا و سیالات خاص طراحی شدهاند و ممکن است برای ذخیره هوای فشرده مناسب نباشند.
